Stručná referenční příručka TM: Nastavení sítě/zařízení

Základy sítě

Rychlý referenční průvodce vytvořením sítě pro použití na turnaji.

Turnaje mohou mít mnoho různých vzhledů a dojmů v závislosti na velikosti, prostoru a dostupných zdrojích. Při plánování pořádání události je nejlepší začít tím, že si promluvíte s regionálním manažerem podpory (RSM) a místními partnery událostí, abyste zjistili, jaké zdroje a jak bude vypadat vhodná konfigurace události. Stínujte stávajícího partnera události a zjistěte, jaké vybavení používá. Pokud má region program sdílení přívěsu nebo vybavení, zeptejte se, jak se do toho zapojit, zatímco zásoba vybavení pro akce se časem vytvoří.

Nastavení sítě je nezbytné pro zajištění přenosu informací o událostech do všech nezbytných zařízení a pro připojení všech zařízení k centrálnímu bodu. Tři „síťové náležitosti“ pro běh turnaje jsou:

• Serverový počítač
• Přepínač ethernetového portu (pro připojení všech zařízení k počítači serveru)
• Bezdrátový router

Serverový počítač

• Notebook nebo mobilní stolní počítač
• Nejlepší je, když je nezávislý na nastavení/profilech školy/organizace

Přepínač ethernetového portu

• Při určování velikosti přepínače zvažte, kolik zařízení bude připojeno

Výhody použití routeru a nastavení samostatné sítě:

• Router umožňuje připojení více počítačů k síti (kabelové nebo bezdrátové)
• Umožňuje připojení a použití malinových pi's (displejů) a hodnocení tabletů
• Použití webového serveru Tournament Manager v celém místě konání
• Přiděluje každému zařízení IP adresu, kterou lze nakonfigurovat pro konkrétní účely
• Snižuje interferenci s místními sítěmi (např. školní firewally)

Doporučení pro router:

• Pro nastavení sítě se doporučuje použít 5GHz dvoupásmový router.
  • Sítě 2,4 GHz jsou přeplněné, protože v tomto dosahu mohou být roboti
  • Bezdrátové Raspberry Pi se nejlépe připojují k 5GHz sítím

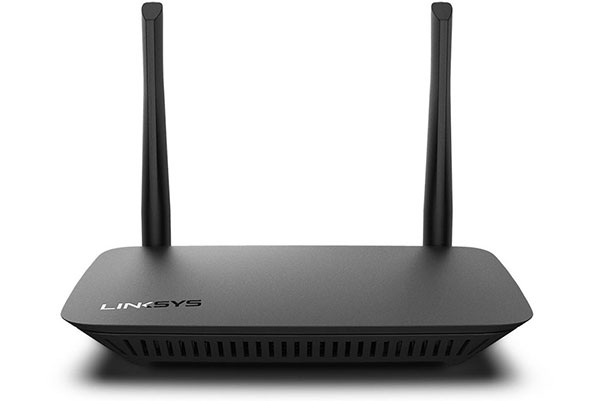

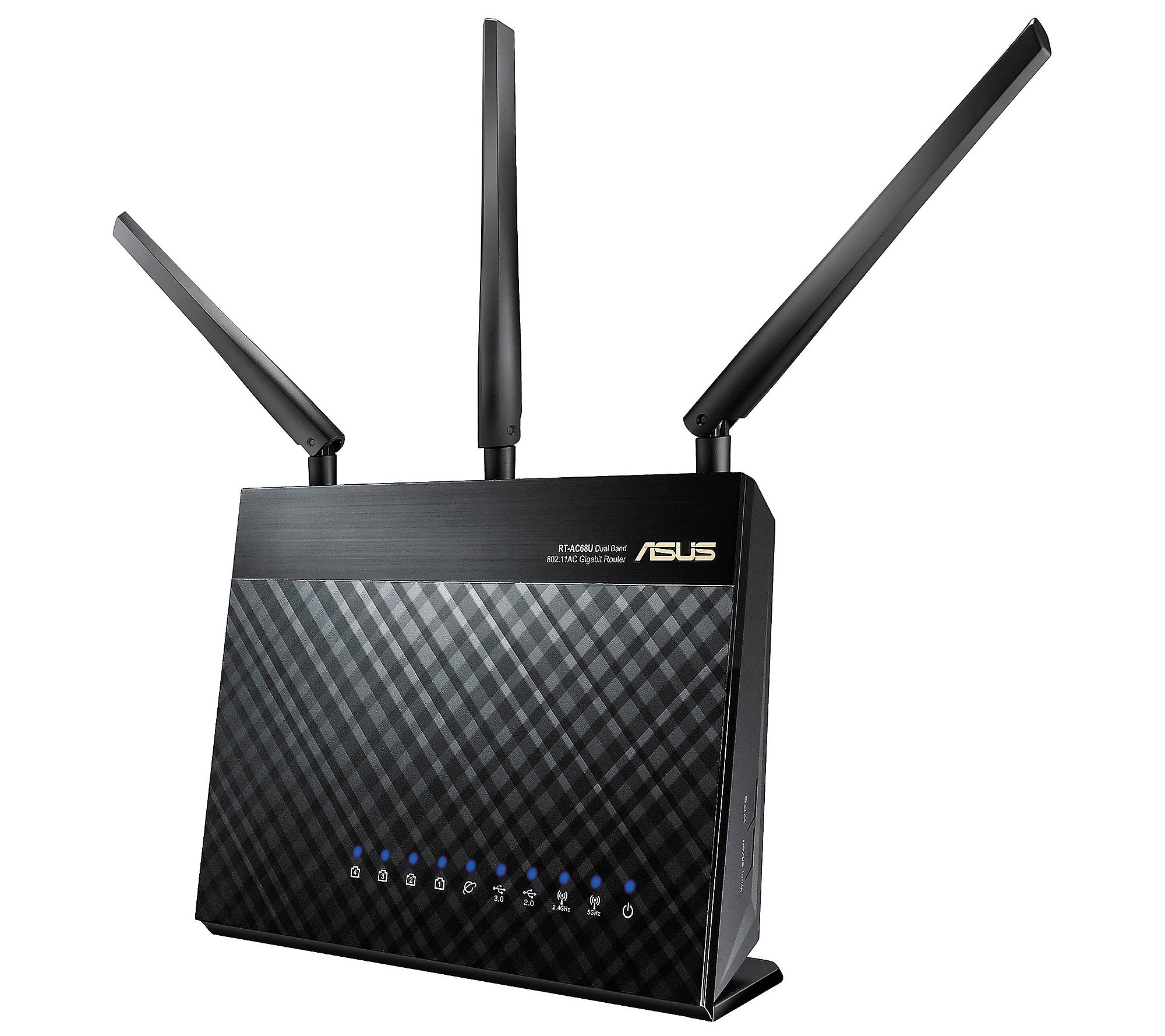

• Funguje jakákoli značka 5Ghz (běžně se používají značky Linksys a Asus)
• Nastavte síť na počítači serveru podle pokynů výrobce routeru

Hodnocení tabletu

Rychlý referenční průvodce používáním hodnocení tabletů na akci.

VEX TM Mobile je aplikace, která spolupracuje s Tournament Managerem. Prostřednictvím kapesních mobilních zařízení jsou uživateli poskytována následující rozhraní:

• Bodování zápasů
• Bodování dovedností
• Field Control
• Inspekce

Mezi hlavní výhody tohoto systému patří:

• Žádný přenos papírů/skóre od zapisovatele k operátorovi turnajového manažera
• Odstraňuje závislost přenosu dat papírových výsledkových listin
• Žádná chybná interpretace skóre
• Neplatné položky skóre jsou označeny, jakmile jsou zadány, což rozhodčímu umožňuje opravit skóre před signalizací pro reset na hřišti
• Hlavní rozhodčí si může vyvolat historická data zápasu, aby mohl odpovědět na bodovací otázky

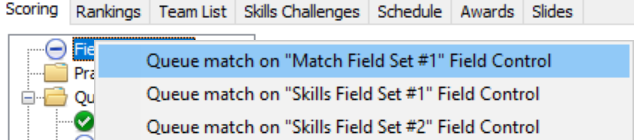

• Zaměstnanci hřiště se mohou postavit do fronty a zahájit zápasy
• Skóre mohou být týmům ukázány dříve, než opustí hřiště, takže nezůstane žádný prostor pro spory o bodování

Hardwarové požadavky

• 5GHz WiFi router
• Mobilní zařízení schopné stáhnout aplikaci VEX TM Mobile

Nastavení mobilního bodování (musí být spuštěn server správce turnajů)

1. Nainstalujte aplikaci VEX TM Mobile na všechna zařízení, která budete používat
2. Připojte se ke stejné síti jako serverový počítač Tournament Manager
3. Otevřete mobilní aplikaci TM

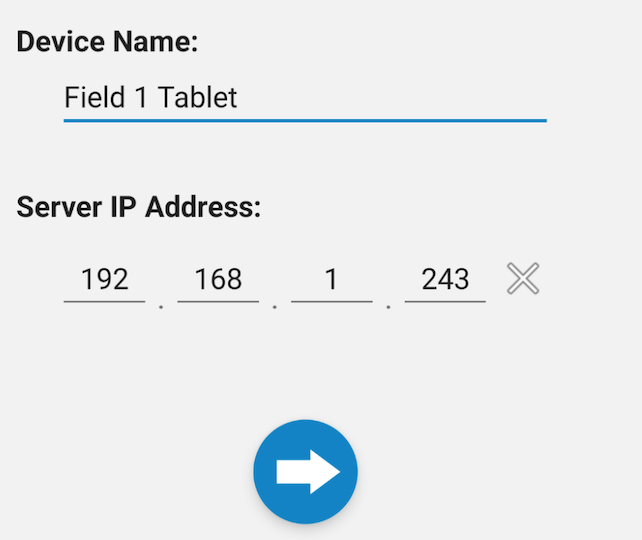

4. Zadejte název zařízení, zadejte IP adresu serveru Tournament Manager a klikněte na modrou šipku

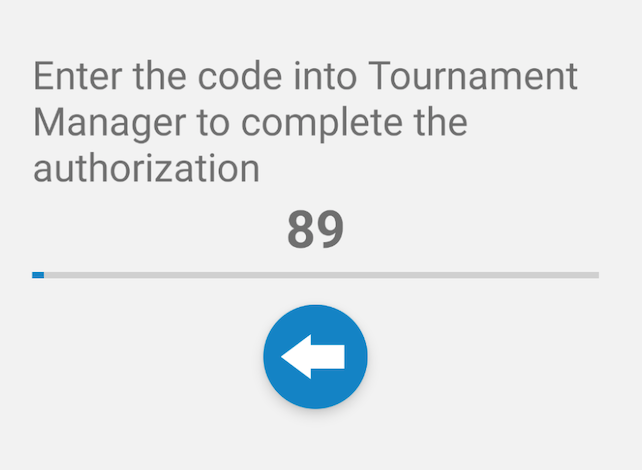

Objeví se kód, který bude vložen na server Tournament Manager

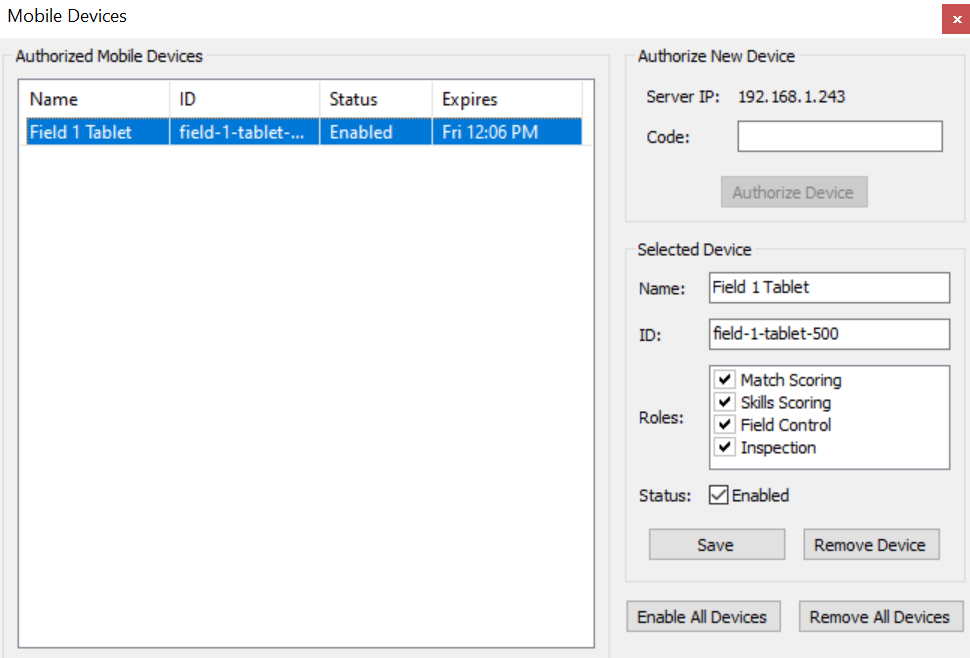

Zadejte kód na server Tournament Manager (Tools > Mobile Devices) a vyberte „Autorizovat zařízení“

Vyberte zařízení, ke kterému chcete upravit, k čemu má přístup

Tento postup opakujte pro každé používané mobilní zařízení

Poznámky:

• Zapomeňte na ostatní bezdrátové sítě na každém mobilním zařízení (nastavení wifi), abyste zajistili, že zařízení nebude vyhledávat a náhodně se nepřipojovat k jiným otevřeným sítím v okolí
• Uspořádejte cvičnou akci a procvičte si používání mobilních zařízení v dostatečném předstihu před dnem turnaje, zejména pokud používáte mobilní zařízení k zahájení/zastavení zápasů.
• Procvičte si tento proces, abyste zajistili, že se rozhodčí zapisovatele nedostanou mimo synchronizaci a nezpůsobí aktivaci nesprávného pole (polí).
• Zařízení vyprší po 2 hodinách. Správce turnaje by měl pravidelně kontrolovat a vybírat „Povolit všechna zařízení“, aby zařízení zůstala aktivní během události.
• Zapisovatelé Rozhodčí by měli týmům před opuštěním hřiště ukázat skóre na zařízení, aby se předešlo sporům o bodování. Po dokončení by měli kliknout na zelené tlačítko uložit, aby operátor turnajového manažera mohl uložit/zveřejnit skóre do žebříčku.
• Pokud bylo uloženo nesprávné skóre, lze jej změnit v samotném Tournament Manageru, nikoli prostřednictvím aplikace.
• Pokud se zobrazí chybová zpráva, že není připojení k serveru:
  • Ujistěte se, že je mobilní zařízení ve stejné síti jako server
  • Ujistěte se, že webový server běží (na hlavním panelu)
  • Úplně restartujte aplikaci a/nebo mobilní zařízení

O Raspberry Pi

Rychlý referenční průvodce používáním Raspberry Pi s Tournament Managerem.

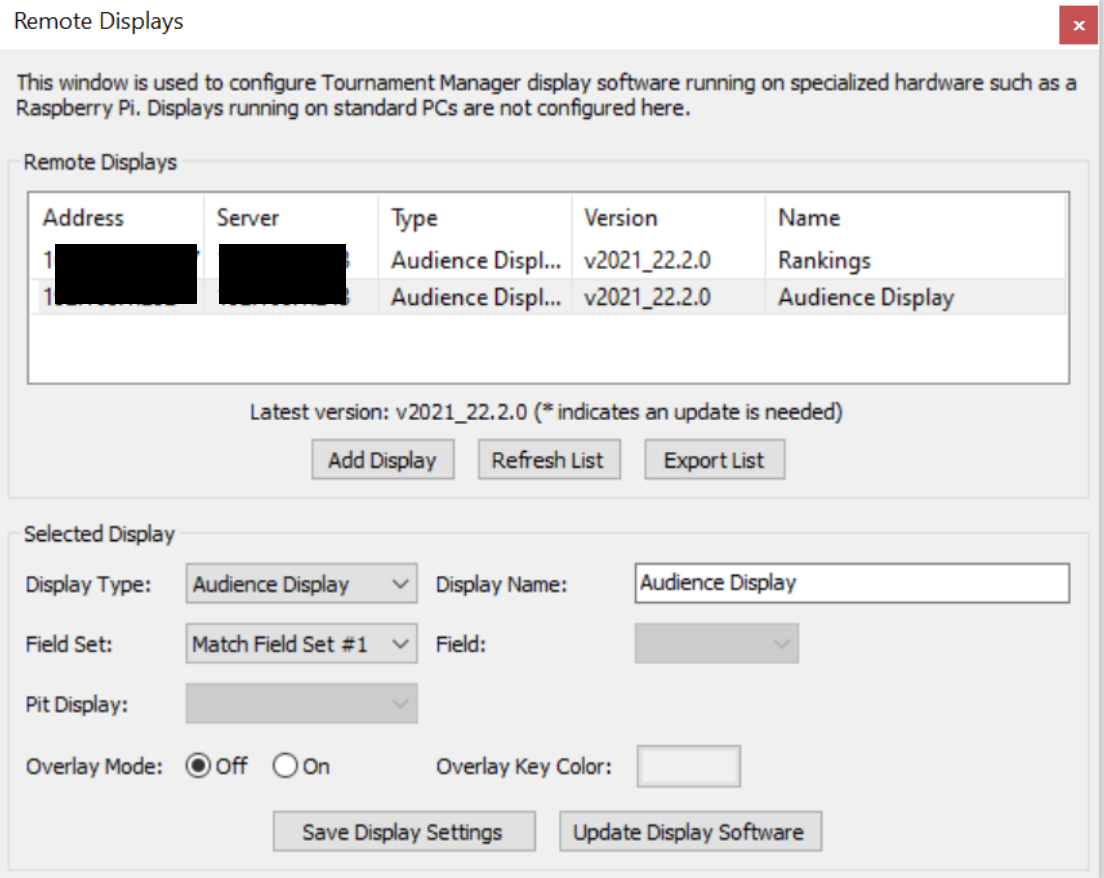

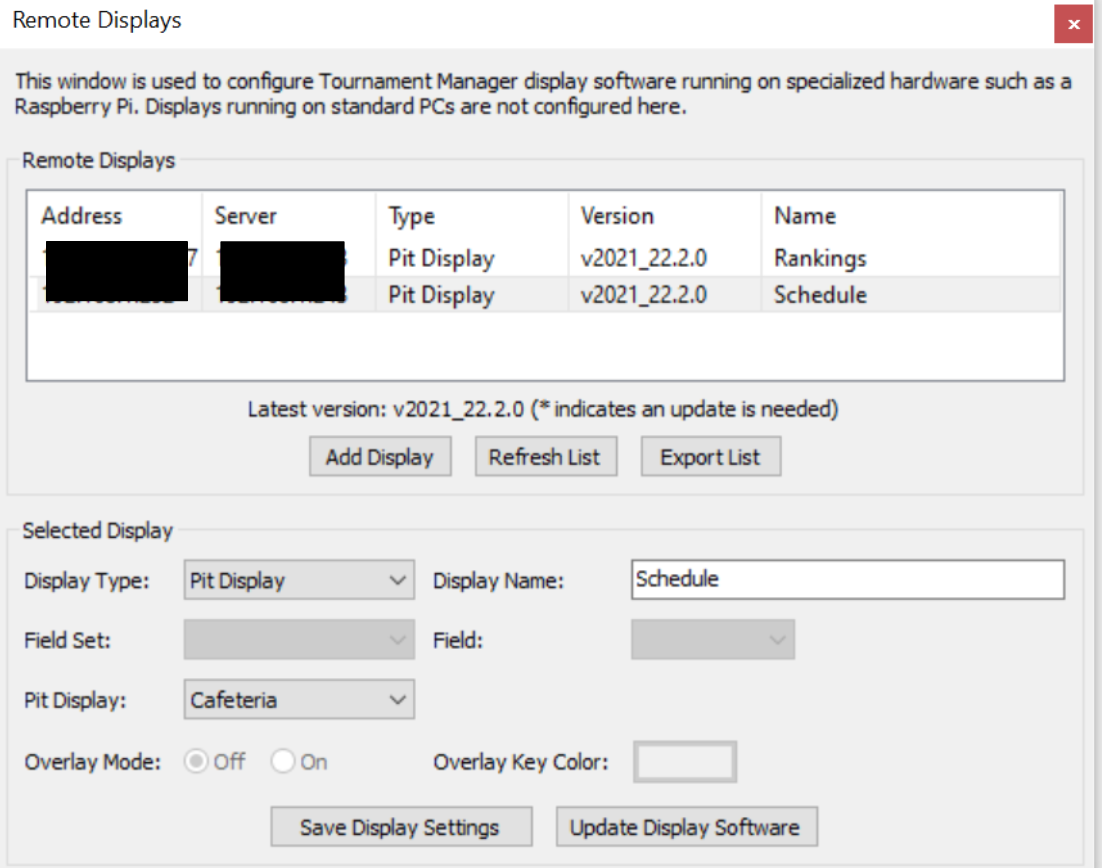

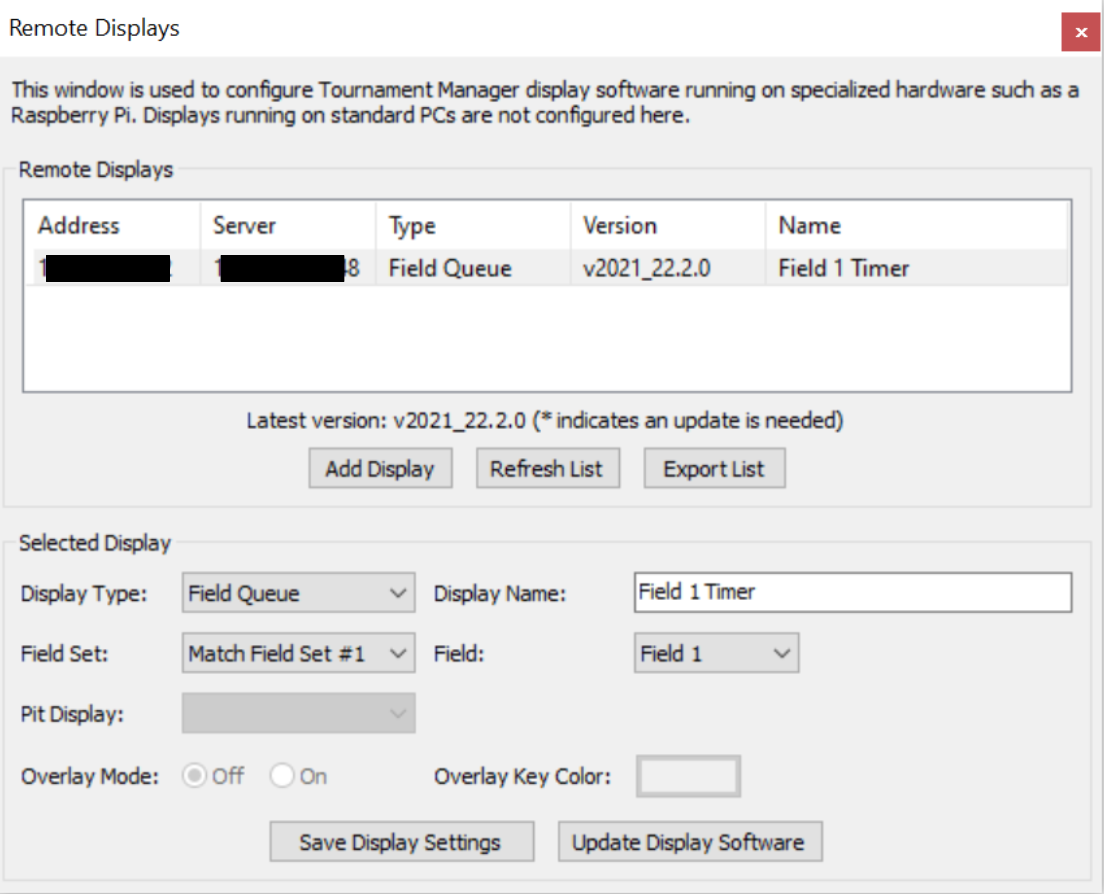

Raspberry Pi je řada malých, levných, jednodeskových počítačů s více USB porty, síťovým připojením Ethernet a video výstupem HDMI. Na určitých modelech Raspberry Pi lze spustit software pro zobrazení a ovládání turnaje Tournament Manager, který umožňuje levné displeje a zjednodušuje soutěžní kabeláž. Když je raspberry pi připojeno k turnajové síti, může být nastaveno jako kterýkoli ze 3 typů zobrazení, přiřazeno libovolnému poli/souboru polí a pojmenováno pro snadné umístění. Pokud raspberry pi potřebuje aktualizaci (zvýrazněno červeně s *), lze to snadno provést z této nabídky výběrem softwaru Pi > Update Display Software. Informace o bezdrátových možnostech (beta) naleznete v článku Správce turnajů pro Raspberry Pi s Wifi (funkce beta), kde se dozvíte více.

Instalace a konfigurace Tournament Manager na Raspberry Pi je pokročilé téma. Než se pokusíte tuto funkci použít na turnaji, ujistěte se, že rozumíte všem konceptům popsaným v tomto článku.

Požadavky
Tip: Produkt Raspberry Pi je pouze holá obvodová deska. Většina prodejců však prodává balíčky, které obsahují pouzdro, napájecí zdroj, kartu microSD a kabel HDMI. Pro větší pohodlí se doporučuje zakoupit jednu z těchto sad. Oblíbené značky kitů, které byly použity, jsou CanaKit , Vilros a LoveRPi . Všechny jsou dostupné na Amazon.com v době psaní tohoto článku (hledejte „Raspberry Pi 3 kit“ ). Některé sady obsahují více vybavení než jiné – ujistěte se, že vaše sada obsahuje vše níže, nebo si dodatečné díly zakupujte samostatně.
