Installationsanweisungen
Die Verwendung von WLAN auf einem Raspberry Pi, auf dem Tournament Manager läuft, wird derzeit als Feature in der Qualität Beta angesehen. Diese Funktion wird NUR für Displays empfohlen und sollte nicht mit einem Smart Field Controller oder einem älteren VEXnet-Steuerungssystemverwendet werden. Wenn Sie sich dafür entscheiden, WLAN auf Ihrem Raspberry Pi zu aktivieren, erkennen Sie an, dass dies keine offiziell unterstützte Funktion ist. Stellen Sie sicher, dass alle Raspberry Pis, die Sie drahtlos verwenden möchten, über eine ausreichende Signalstärke verfügen. Wir empfehlen dennoch, wenn möglich ein fest verdrahtetes Ethernet-Kabel zu verwenden.
Wenn Sie auf Fragen oder Probleme stoßen, veröffentlichen Sie bitte einen Thread im Abschnitt „Turniermanager“ von VEXForum.com. Wenden Sie sich für Unterstützung nicht an Ihren REC Foundation Regional Support Manager. Bitte verwenden Sie diese Funktion nicht bei einer offiziellen Veranstaltung, es sei denn, Sie sind mit den Risiken und Kompromissen einverstanden.
Hinweis: Der Raspberry Pi 3B+ ist derzeit das einzige unterstützte Modell. Für den drahtlosen Betrieb des Pi ist ein 5-GHz-WLAN-Netzwerk erforderlich. Ältere Pi-Modelle unterstützen 5 GHz nicht. Außerdem wird das neue 3A+ derzeit nicht unterstützt, dies kann aber in einem zukünftigen Update der Fall sein. Mit dieser Konfiguration kann ein Raspberry Pi keine Verbindung zu einem drahtlosen 2,4-GHz-Netzwerk herstellen. Das Netzwerk muss 5 GHz unterstützen.
Schritt 1: Ethernet-Verbindung zum Raspberry Pi herstellen
Um die Wireless-Unterstützung im Raspberry Pi Tournament Manager-Image jetzt zu konfigurieren, müssen Sie den Pi zunächst über eine Ethernet-Verbindung verbinden, damit ein Computer darauf zugreifen kann. Dies können Sie erreichen, indem Sie Ihren Raspberry Pi an ein Ethernet-Netzwerk anschließen, auf das Ihr Computer Zugriff hat. Alternativ können Sie ein Ethernet-Kabel direkt zwischen einem Computer und dem Raspberry Pi-Gerät anschließen.
Hinweis: Wir planen, in Zukunft Konfigurationsoptionen zu implementieren, sodass zum Konfigurieren der Wireless-Unterstützung auf dem Pi keine Ethernet-Verbindung erforderlich ist.
Schritt 2: Öffnen Sie die Wi-Fi-Konfigurationsseite
Schließen Sie die Stromversorgung und ein HDMI-Display an Ihren Raspberry Pi an, falls Sie dies nicht bereits getan haben. Warten Sie, bis der Pi vollständig gestartet ist. Der Pi zeigt auf seinem Bildschirm unter dem VEX Robotics-Logo eine IP-Adresse an. Geben Sie in einem Webbrowser auf Ihrem Computer die folgende Webadresse ein:http://<Raspberry Pi IP Address>/wifi. Wenn Ihr Raspberry Pi beispielsweise die Adresse 192.168.1.5 anzeigt, geben Sie diese Adresse in Ihren Browser ein:http://192.168.1.5/wifi.

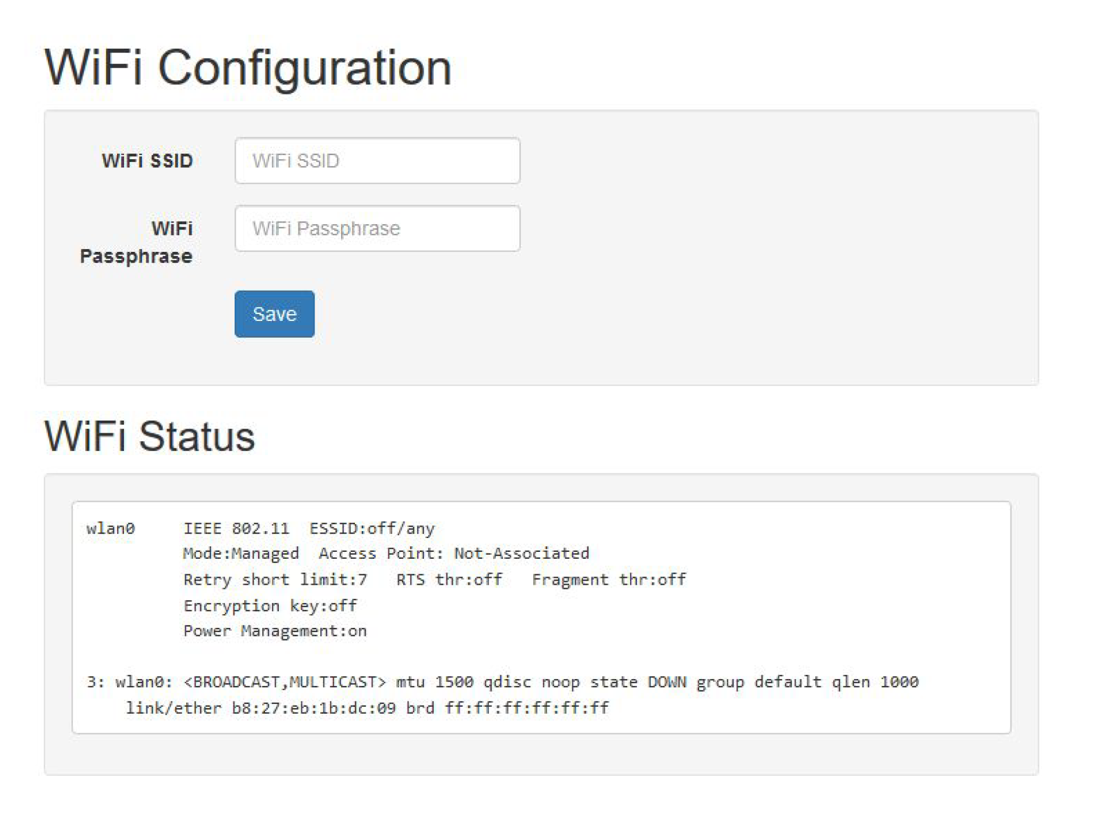

Die folgende Konfigurationsseite wird angezeigt:
Schritt 3: WLAN-Anmeldeinformationen eingeben
Geben Sie Ihre WLAN-SSID und Passphrase auf der Konfigurationsseite ein und klicken Sie auf „Speichern“. Beachten Sie, dass diese Funktion nur mit vorab freigegebenen Passwörtern funktioniert. Der WPA Enterprise/WPA2 Enterprise-Modus wird derzeit nicht unterstützt.
Ihre WLAN-Konfiguration wird gespeichert, auch wenn der Raspberry Pi ausgeschaltet ist. So können Sie Ihre Pis bei Bedarf konfigurieren, bevor Sie sie am Veranstaltungsort einsetzen.
Schritt 4: Konfiguration und Signalstärke überprüfen

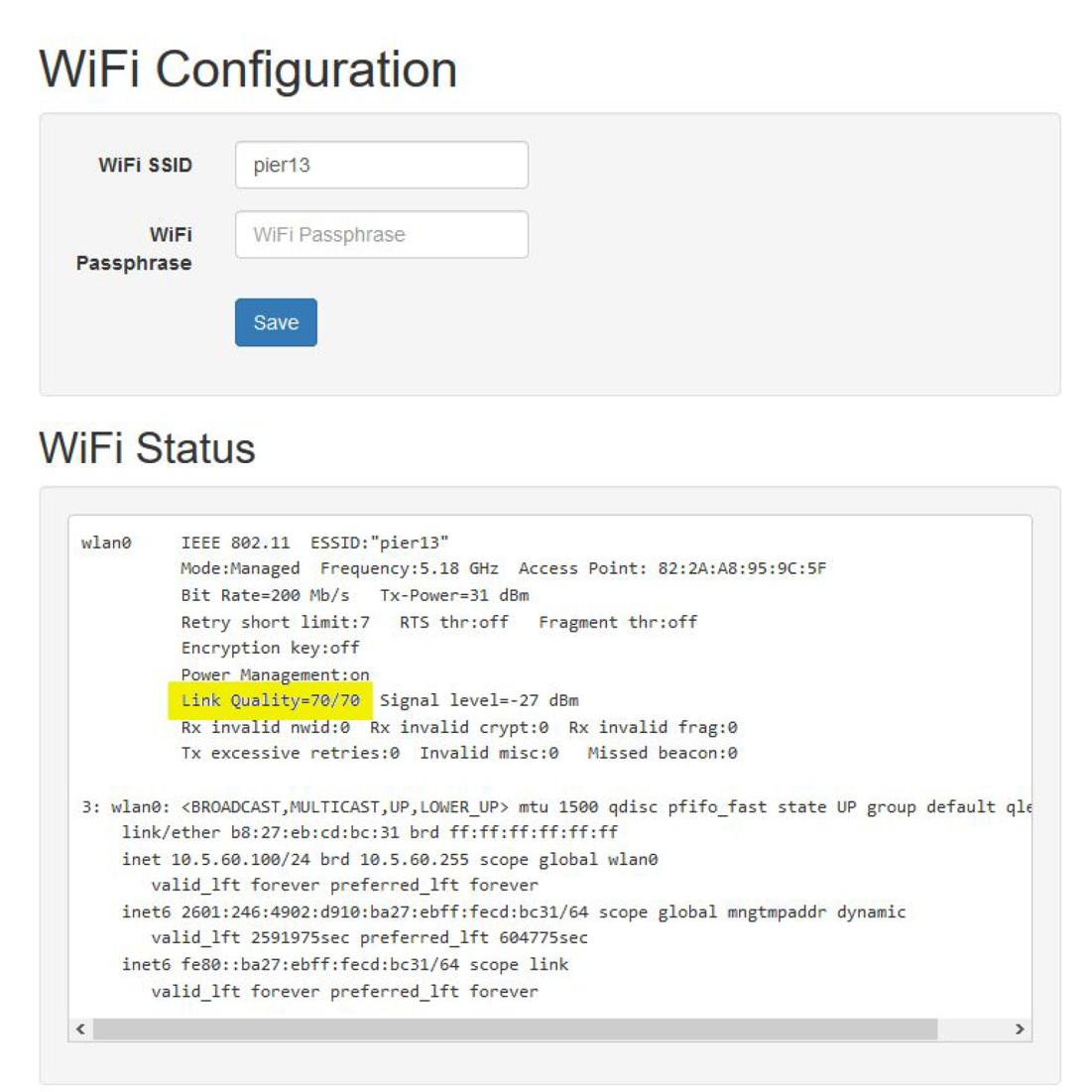

Sobald Sie auf „Speichern“ klicken, versucht der Pi, eine Verbindung zu Ihrem drahtlosen Netzwerk herzustellen. Die Wi-Fi-Konfigurationsseite wird regelmäßig aktualisiert, um den aktuellen Status anzuzeigen. Sie können im Statusbereich nach dem Parameter „Verbindungsqualität“ suchen, um sich einen Überblick über die Stärke Ihres Signals zu verschaffen.
Hinweis: Der Pi zeigt auf dem HDMI-Bildschirm nur eine IP-Adresse an. Wenn eine Ethernet-Verbindung vorhanden ist und der Pi über diese Verbindung eine IP-Adresse erhalten hat, wird diese standardmäßig angezeigt. Die WLAN-IP-Adresse wird nur angezeigt, wenn für die Ethernet-Verbindung keine IP-Adresse verfügbar ist.
