Guida di riferimento rapido TM: Configurazione di rete/dispositivo

Elementi essenziali della rete

Una guida di riferimento rapido per creare una rete da utilizzare durante un torneo.

I tornei possono avere aspetti e modalità molto diversi a seconda delle dimensioni, dello spazio e delle risorse disponibili. Quando si pianifica di organizzare un evento, il punto migliore da cui iniziare è parlare con un Regional Support Manager (RSM) e con i partner locali dell'evento per determinare quali risorse e quale sarà la configurazione appropriata per l'evento. Segui un partner dell'evento e scopri quali attrezzature utilizza. Se la regione ha un programma di condivisione di rimorchi o attrezzature, chiedi come puoi partecipare, mentre nel tempo si crea una scorta di attrezzature per l'evento.

L'impostazione di una rete è essenziale per garantire che le informazioni sull'evento vengano trasmesse a tutte le apparecchiature necessarie e che tutte le apparecchiature si colleghino a un punto centrale. I tre “elementi essenziali della rete” per organizzare un torneo sono:

• Computer server
• Switch porta Ethernet (per collegare tutti i dispositivi al computer server)
• Router senza fili

Computer server

• Computer portatile o desktop mobile
• Meglio se è indipendente dalle impostazioni/profili della scuola/organizzazione

Interruttore porta Ethernet

• Considerare quanti dispositivi saranno collegati quando si determina la dimensione dello switch da acquistare

Vantaggi dell'utilizzo di un router e della configurazione di una rete separata:

• Un router consente a più computer di connettersi a una rete (cablata o wireless)
• Consente la connessione e l'uso di Raspberry Pi (display) e tablet per il punteggio
• Utilizzo del server Web Tournament Manager in tutta la sede
• Assegna a ciascun dispositivo un indirizzo IP che può essere configurato per scopi specifici
• Riduce le interferenze con le reti basate sulla sede (ad esempio i firewall scolastici)

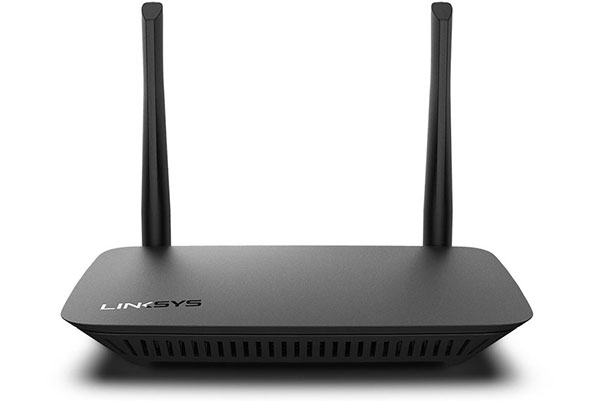

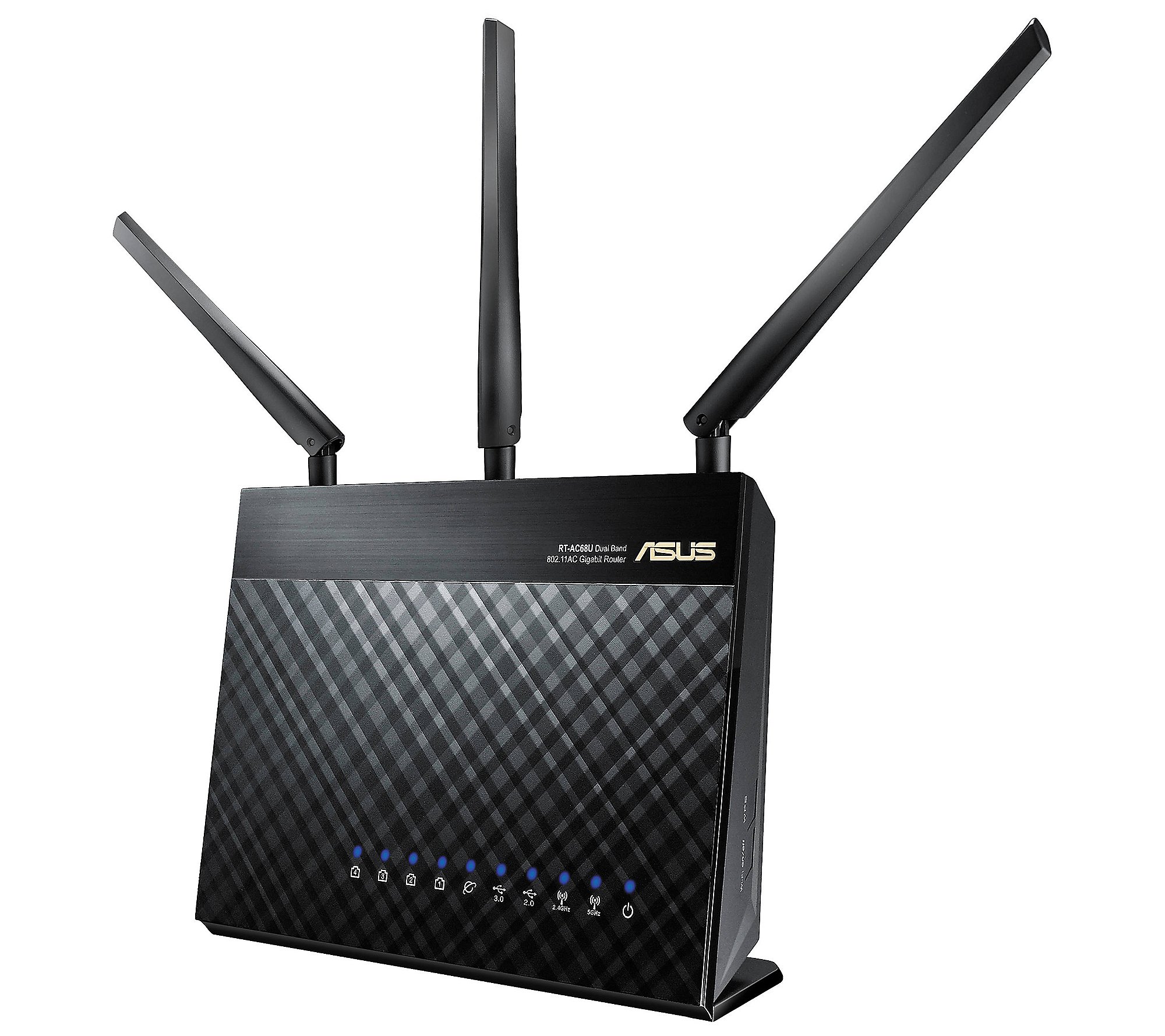

Raccomandazioni per il router:

• Per la configurazione della rete si consiglia di utilizzare un router dual band da 5 Ghz.
  • Le reti a 2,4 Ghz sono affollate perché i robot possono trovarsi su quella gamma
  • I Raspberry Pi wireless si collegano meglio alle reti a 5 Ghz
• Funziona qualsiasi marca di 5 Ghz (i marchi Linksys e Asus sono comunemente usati)
• Impostare la rete sul computer server seguendo le istruzioni del produttore del router

Punteggio della compressa

Una guida di riferimento rapido all'uso del punteggio tramite tablet durante un evento.

VEX TM Mobile è un'app che si interfaccia con Tournament Manager. Le seguenti interfacce vengono fornite all'utente tramite dispositivi mobili portatili:

• Punteggio della partita
• Punteggio delle abilità

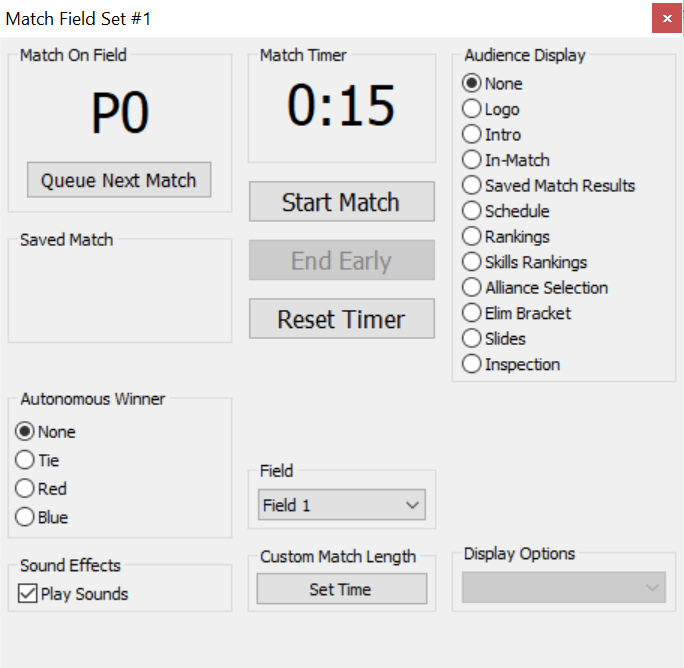

• Controllo del campo
• Ispezione

I principali vantaggi di questo sistema includono:

• Nessun trasferimento di documenti/punteggi dal segnapunti all'operatore del Tournament Manager
• Rimuove la dipendenza dal trasferimento dei dati dei fogli di valutazione cartacei
• Nessuna interpretazione errata dei punteggi
• Gli elementi di punteggio non validi vengono contrassegnati non appena vengono inseriti, consentendo all'arbitro di correggere il punteggio prima di segnalare il ripristino del campo
• L'arbitro capo può richiamare i dati storici delle partite per rispondere alle domande sui punteggi

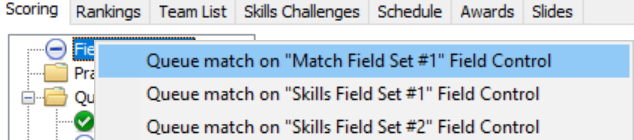

• Il personale di campo può mettersi in coda e iniziare le partite
• I punteggi possono essere mostrati alle squadre prima che lascino il campo, senza lasciare spazio a controversie sui punteggi

Requisiti hardware

• Un router WiFi a 5 GHz
• Dispositivo mobile in grado di scaricare l'app VEX TM Mobile

Impostazione del punteggio mobile (il server Tournament Manager deve essere in esecuzione)

1. Installa l'app VEX TM Mobile su tutti i dispositivi che verranno utilizzati
2. Connettiti alla stessa rete del computer server Tournament Manager
3. Apri l'app mobile TM

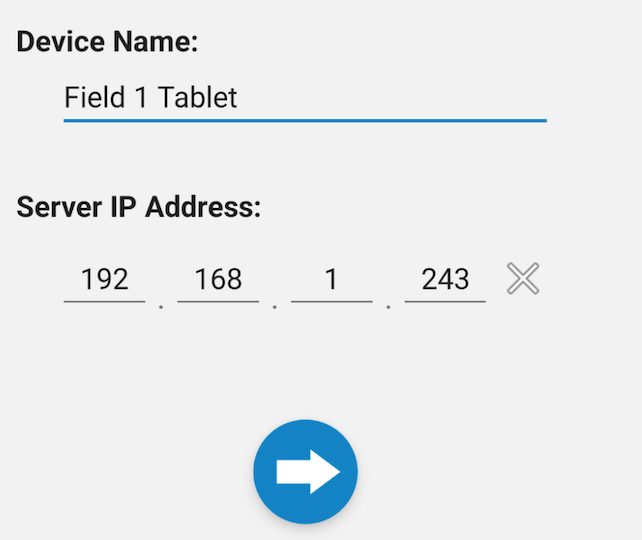

4. Assegna un nome al dispositivo, inserisci l'indirizzo IP del server Tournament Manager e fai clic sulla freccia blu

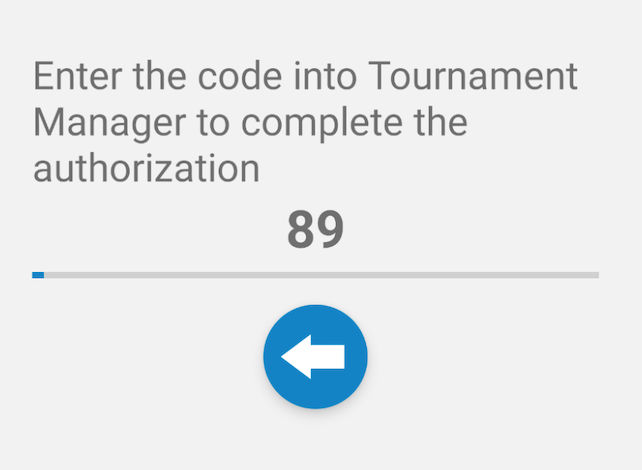

Apparirà un codice che verrà inserito nel server Tournament Manager

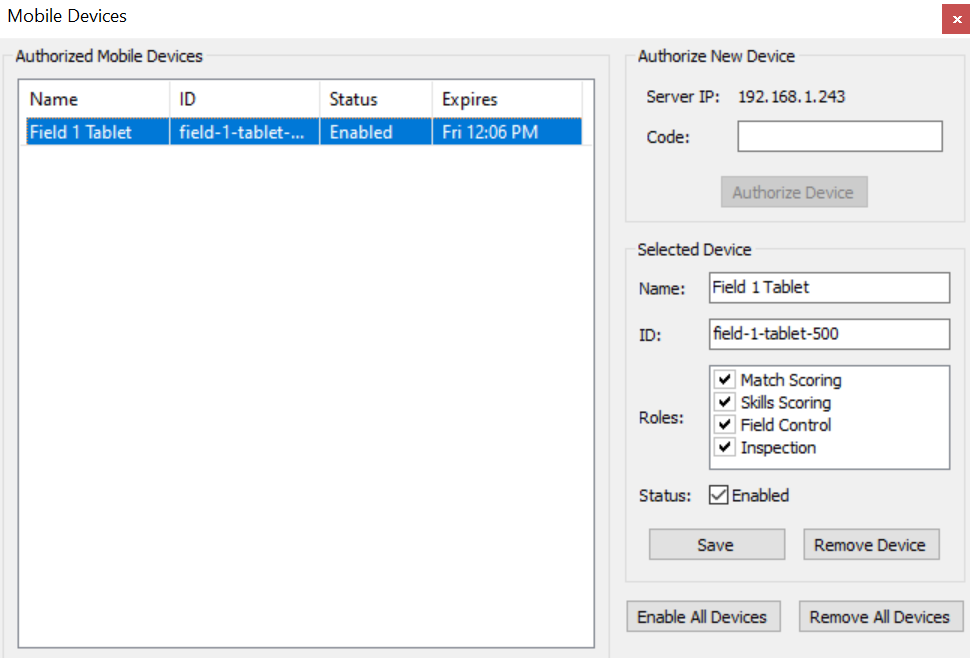

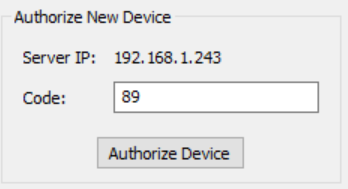

Inserisci il codice nel server Tournament Manager (Strumenti > Dispositivi mobili) e seleziona "Autorizza dispositivo"

Seleziona il dispositivo per modificare a cosa ha accesso

Ripetere questo processo per ogni dispositivo mobile utilizzato

Note:

• Dimentica altre reti wireless su ogni dispositivo mobile (impostazioni Wi-Fi) per assicurarti che il dispositivo non cerchi e non si connetta casualmente ad altre reti aperte nelle vicinanze
• Organizza un evento di allenamento e fai pratica utilizzando i dispositivi mobili ben prima del giorno del torneo, soprattutto se utilizzi dispositivi mobili per avviare/interrompere le partite.
• Esercitatevi con questa procedura per assicurarvi che gli arbitri addetti al punteggio non perdano la sincronia, attivando così i campi sbagliati.
• I dispositivi si spegneranno dopo 2 ore. Il responsabile del torneo dovrebbe controllare periodicamente e selezionare "Abilita tutti i dispositivi" per mantenere i dispositivi attivi durante l'evento.
• Gli arbitri segnapunti devono mostrare alle squadre il punteggio sul dispositivo prima che abbandonino il campo, per evitare controversie sui punteggi. Una volta completata questa operazione, è necessario cliccare sul pulsante verde Salva in modo che l'operatore del Tournament Manager possa salvare/pubblicare i punteggi nelle classifiche.
• Se è stato salvato un punteggio errato, è possibile modificarlo direttamente nel Tournament Manager e non tramite l'app.
• Se viene visualizzato un messaggio di errore che indica l'assenza di connessione al server:
  • Assicurati che il dispositivo mobile sia sulla stessa rete del server
  • Assicurarsi che il server web sia in esecuzione (nella barra delle applicazioni)
  • Riavviare completamente l'app e/o il dispositivo mobile

Informazioni su Raspberry Pi

Una guida di riferimento rapido all'utilizzo dei Raspberry Pi con Tournament Manager.

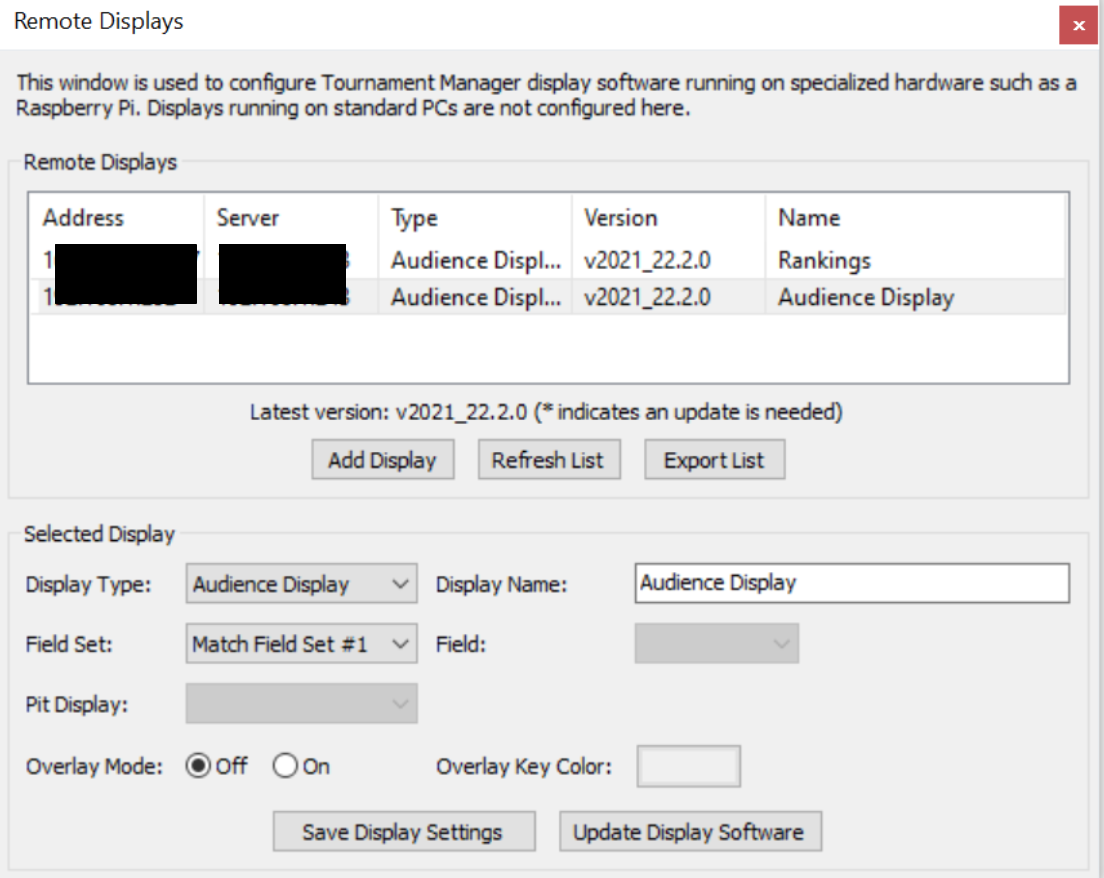

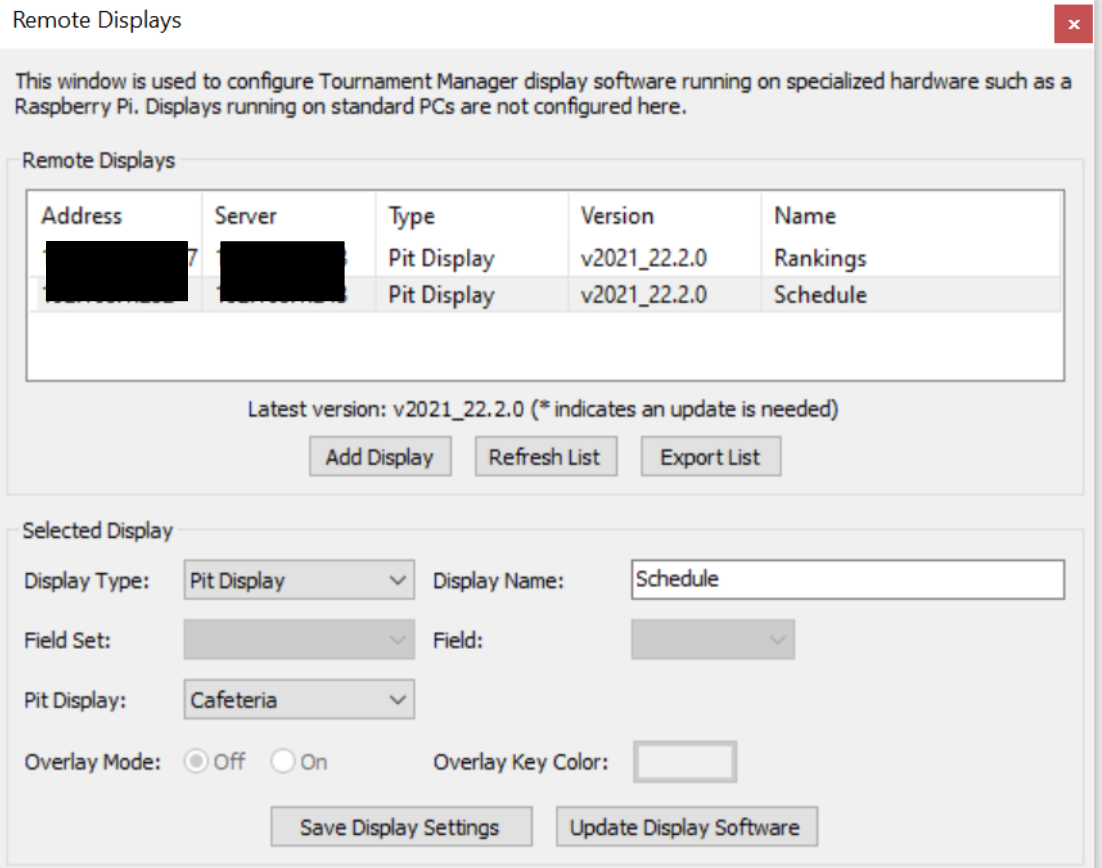

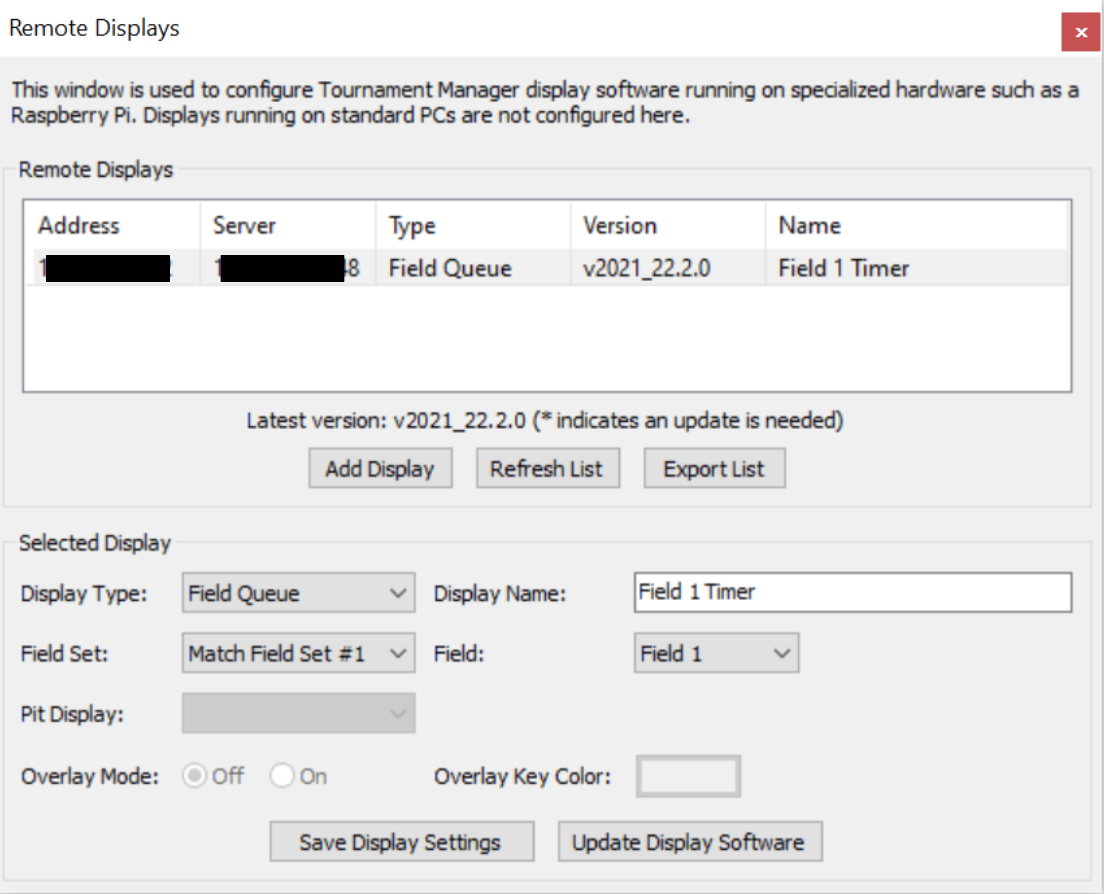

Raspberry Pi è una serie di piccoli ed economici computer monoscheda dotati di più porte USB, una connessione di rete Ethernet e un'uscita video HDMI. Il software di visualizzazione e controllo del campo Tournament Manager può essere eseguito su alcuni modelli di Raspberry Pi, consentendo di realizzare display a basso costo e semplificare il cablaggio della competizione. Quando un Raspberry Pi è connesso alla rete del torneo, può essere configurato con uno qualsiasi dei 3 tipi di display, assegnato a qualsiasi campo/insieme di campi e dotato di un nome per facilitarne l'individuazione. Se è necessario aggiornare un Raspberry Pi (evidenziato in rosso con un *), è possibile farlo facilmente da questo menu selezionando il software Pi > Update Display. Per informazioni sulle funzionalità wireless (beta), visita l'articolo Tournament Manager per Raspberry Pi con Wifi (funzionalità beta) per saperne di più.

L'installazione e la configurazione di Tournament Manager su un Raspberry Pi è un argomento avanzato. Prima di provare a utilizzare questa funzionalità in un torneo, assicurati di avere familiarità con tutti i concetti descritti in questo articolo.

Requisiti
Suggerimento: il prodotto Raspberry Pi è solo un circuito stampato nudo. Tuttavia, la maggior parte dei venditori propone pacchetti che includono una custodia, un alimentatore, una scheda microSD e un cavo HDMI. Per maggiore praticità, si consiglia di acquistare uno di questi kit. I marchi di kit più popolari utilizzati sono CanaKit, Vilros e LoveRPi. Al momento in cui scrivo, tutti questi prodotti sono disponibili su Amazon.com (cerca "kit Raspberry Pi 3"). Alcuni kit contengono più attrezzatura di altri: assicurati che il tuo kit contenga tutto quanto indicato di seguito oppure acquista le parti aggiuntive separatamente.
