Network Essentials
Турнирде пайдалану үшін желіні құруға арналған жылдам анықтамалық нұсқаулық.
Турнирлер көлеміне, кеңістігіне және қолжетімді ресурстарға байланысты әртүрлі көріністер мен сезімдерге ие болуы мүмкін. Іс-шараны өткізуді жоспарлағанда, қандай ресурстарды және сәйкес оқиға конфигурациясының қандай болатынын анықтау үшін Аймақтық қолдау менеджерімен (RSM) және жергілікті оқиға серіктестерімен сөйлесуден бастау үшін ең жақсы орын. Бар оқиға серіктесіне көлеңке түсіріп, олардың қандай жабдықты пайдаланатынын көріңіз. Егер аймақта трейлер немесе жабдықты ортақ пайдалану бағдарламасы болса, уақыт өте келе оқиға жабдығымен қамтамасыз етілген кезде оған қалай қатысу керектігін сұраңыз.
Желіні орнату оқиға туралы ақпараттың барлық қажетті жабдыққа берілуін және барлық жабдықтың орталық нүктеге қосылуын қамтамасыз ету үшін өте маңызды. Турнирді өткізуге арналған үш «желілік маңызды нәрсе»:
- Серверлік компьютер
- Ethernet портының қосқышы (барлық құрылғыларды серверлік компьютерге қосу үшін)
- Сымсыз маршрутизатор
Серверлік компьютер
- Ноутбук немесе мобильді жұмыс үстелі
- Ол мектеп/ұйым параметрлеріне/профильдерге тәуелсіз болса жақсы
Ethernet портының қосқышы
- Коммутатордың көлемін анықтау кезінде қанша құрылғы қосылатынын қарастырыңыз
Маршрутизаторды пайдаланудың және бөлек желіні орнатудың артықшылықтары:
- Маршрутизатор бірнеше компьютерге желіге қосылуға мүмкіндік береді (сымды немесе сымсыз)
- Таңқурай pi (дисплейлер) мен планшетті бағалауды қосуға және пайдалануға мүмкіндік береді
- Турнир менеджерінің веб-серверін барлық жерде пайдалану
- Әрбір құрылғыға арнайы мақсаттар үшін конфигурацияланатын IP мекенжайын тағайындайды
- Өткізілетін орынға негізделген желілерге (мысалы, мектеп брандмауэрлері) кедергілерді азайтады.
Маршрутизатор бойынша ұсыныстар:
- Желі орнату үшін 5 ГГц қос жолақты маршрутизаторды пайдалану ұсынылады.
- 2,4 ГГц желілері толып жатыр, өйткені роботтар осы диапазонда болуы мүмкін
- Сымсыз Raspberry Pi 5 ГГц желілеріне жақсы қосылады
- 5 ГГц жұмысының кез келген бренді (Linksys және Asus брендтері жиі пайдаланылады)
- Маршрутизатор өндірушісінің нұсқауларына сәйкес серверлік компьютерде желіні орнатыңыз
Планшетті бағалау
Оқиғада планшетті бағалауды қолдануға арналған жылдам анықтамалық нұсқаулық.
VEX TM Mobile – турнир менеджерімен жұмыс істейтін қолданба. Қолданылатын мобильді құрылғылар арқылы пайдаланушыға келесі интерфейстер ұсынылады:
- Матч ұпайлары
- Дағдыларды бағалау
- Өрісті басқару
- Тексеру
Бұл жүйенің негізгі артықшылықтары:
- Есеп берушіден Турнир менеджері операторына қағаз/ұпайлар берілмейді
- Қағаз есеп парақтары деректерін тасымалдау тәуелділігін жояды
- Ұпайларды қате түсіндіруге болмайды
- Жарамсыз ұпай элементтері енгізілген бойда жалаушамен белгіленеді, бұл төрешіге өрісті қалпына келтіру туралы белгі бергенге дейін ұпайды түзетуге мүмкіндік береді.
- Бас төреші ұпай қою сұрақтарына жауап беру үшін матчтың тарихи деректерін еске түсіре алады
- Алаң қызметкерлері кезекке тұрып, матчтарды бастай алады
- Ұпайларды командалар алаңнан шықпай тұрып көрсетуге болады, олар ұпай алу дауларына орын қалдырмайды
Аппараттық құралдарға қойылатын талаптар
- 5 ГГц WiFi маршрутизаторы
- VEX TM Mobile қолданбасын жүктеп алуға қабілетті мобильді құрылғы
Мобильді скорингті орнату (Турнир менеджерінің сервері жұмыс істеп тұруы керек)
- VEX TM Mobile қолданбасын пайдаланылатын барлық құрылғыларға орнатыңыз
- Турнир менеджерінің сервер компьютерімен бір желіге қосылыңыз
- TM мобильді қолданбасын ашыңыз
- Құрылғыға атау беріңіз, Турнир менеджері серверінің IP мекенжайын енгізіңіз және көк көрсеткіні басыңыз

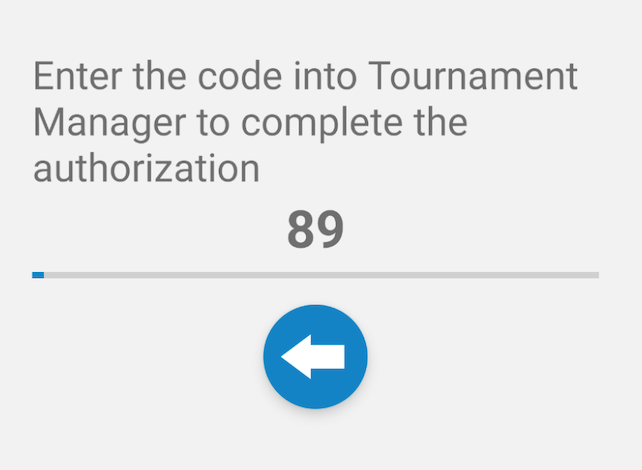

Турнир менеджерінің серверіне енгізілетін код пайда болады

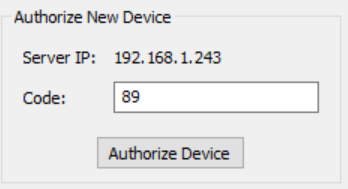

Турнир менеджерінің серверіне кодты енгізіңіз (Tools > Mobile Devices) және «Құрылғыны авторизациялау» опциясын таңдаңыз.
Қолжетімділігін өзгерту үшін құрылғыны таңдаңыз
Пайдаланылатын әрбір мобильді құрылғы үшін осы процесті қайталаңыз
Ескертулер:
- Құрылғы іздемейтініне және жақын маңдағы басқа ашық желілерге кездейсоқ қосылмайтынына көз жеткізу үшін әрбір мобильді құрылғыдағы (wifi параметрлері) басқа сымсыз желілерді ұмытыңыз.
- Тәжірибелік іс-шараны орнатыңыз және турнир басталар алдында мобильді құрылғыларды пайдалануды үйреніңіз, әсіресе матчтарды бастау/тоқтату үшін мобильді құрылғыларды пайдалансаңыз.
- Скоркипер төрешілер қате өріс(тер) белсендірілуіне әкеліп соқтыратын синхрондаудан шығып кетпеуі үшін осы процесті орындаңыз.
- Құрылғылардың күту уақыты 2 сағаттан кейін аяқталады. Турнир менеджері оқиға кезінде құрылғыларды белсенді ету үшін мерзімді түрде тексеріп, «Барлық құрылғыларды қосу» опциясын таңдауы керек.
- Есеп беруші Төрешілер ұпай дауларын жою үшін алаңнан шықпас бұрын командаларға құрылғыдағы ұпайды көрсетуі керек. Бұл аяқталғаннан кейін турнир менеджері ұпайларды рейтингке сақтау/жариялау үшін жасыл сақтау түймесін басу керек.
- Егер қате ұпай сақталса, оны қолданба арқылы емес, Турнир менеджерінің өзінде өзгертуге болады.
- Серверге қосылым жоқ екенін көрсететін қате хабары көрсетілсе:
- Мобильді құрылғының сервермен бір желіде екеніне көз жеткізіңіз
- Веб-сервердің жұмыс істеп тұрғанына көз жеткізіңіз (тапсырмалар тақтасында)
- Қолданбаны және/немесе мобильді құрылғыны толығымен қайта іске қосыңыз
Raspberry Pi туралы
Турнир менеджерімен Raspberry Pi пайдалану туралы қысқаша анықтамалық нұсқаулық.
Raspberry Pi - бұл бірнеше USB порттары, Ethernet желі қосылымы және HDMI бейне шығысы бар шағын, қымбат емес, бір тақталы компьютерлер сериясы. Турнир менеджерінің дисплейі және өрісті басқару бағдарламалық құралы белгілі бір Raspberry Pi үлгілерінде іске қосылуы мүмкін, бұл арзан дисплейлерге мүмкіндік береді және бәсекелестік кабельді жеңілдетеді. Таңқурай pi турнир желісіне қосылғанда, оны кез келген өріске/өріс жинағына тағайындалған және оңай орналасу үшін атау берілген 3 дисплей түрінің кез келгені ретінде орнатуға болады. Таңқурай pi жаңарту қажет болса (қызыл түспен * белгісімен белгіленген) оны Pi > жаңарту дисплей бағдарламалық құралын таңдау арқылы осы мәзірден оңай жасауға болады. Сымсыз мүмкіндіктер (бета) туралы ақпарат алу үшін қосымша ақпарат алу үшін Raspberry Pi бар Wifi (Бета мүмкіндігі) үшін турнир менеджері мақаласына кіріңіз.
Raspberry Pi жүйесінде турнир менеджерін орнату және конфигурациялау - кеңейтілген тақырып. Турнирде осы мүмкіндікті қолданбас бұрын, осы мақалада сипатталған барлық ұғымдар сізге ыңғайлы екеніне көз жеткізіңіз.
Талаптар
Кеңес: Raspberry Pi өнімі жай ғана жалаңаш схемалық тақта болып табылады. Дегенмен, көптеген жеткізушілер қорапты, қуат көзін, microSD картасын және HDMI кабелін қамтитын жинақтарды сатады. Ыңғайлы болу үшін осы жинақтардың бірін сатып алу ұсынылады. Пайдаланылған танымал жинақ брендтері: CanaKit, Vilros және LoveRPi. Бұлардың барлығы осы жазу кезінде Amazon.com сайтында қолжетімді («Raspberry Pi 3 жинағы» іздеңіз). Кейбір жинақтарда басқаларға қарағанда көбірек жабдық бар - жинақта төменде барлығы бар екеніне көз жеткізіңіз немесе қосымша бөлшектерді бөлек сатып аласыз.
- A Raspberry Pi 3 моделі B немесе 5 корпусы және 2,5А қуат көзі (Raspberry Pi 1, 2, Zero, A үлгісі, т.б. қолдау көрсетілмейді)
- Өлшемі кемінде 2 ГБ болатын microSD картасы (ескерту: SD картасы толығымен өшіріледі, сондықтан сақтағыңыз келетін ештеңе жоқ екеніне көз жеткізіңіз)
- Raspberry Pi-ге қосылатын дисплей құрылғысы (теледидар, компьютер мониторы немесе проектор); құрылғы HDMI кірісін қамтуы және 1080P (1920x1080) ажыратымдылығын қолдауы керек.
- Турнир менеджері Raspberry Pi бағдарламалық құралының кескінінің көшірмесін Турнир менеджерінің веб-сайтынан жүктеп алуға болады https://vextm.dwabtech.com
- Диск кескінін Raspberry Pi SD картасына көшіруге қажетті компьютер және онымен байланысты бағдарламалық құрал
- Компьютерде жұмыс істейтін Турнир менеджерінің ең соңғы нұсқасы
- DHCP серверін қамтитын Raspberry Pi және Tournament Manager компьютеріне қосылған Ethernet желісі
- (Қосымша) VEXnet өрісті басқару жабдығы
1-қадам - SD картасына Турнир менеджерін орнатыңыз
Турнир менеджері Raspberry Pi кескінін компьютеріңізге жүктеп алып, файлды ашыңыз.
Турнир менеджері Raspberry Pi бағдарламалық құралының кескінін ашқаннан кейін файлды Raspberry Pi жүйесінде пайдалану үшін microSD картасына көшіру керек. balenaEtcher сияқты бағдарламаны жүктеп алу және пайдалану - жақсы ұсыныс.
2-қадам - Кабельдерді қосу және қуат қосу
Raspberry Pi құрылғысына дайындалған SD картасын салыңыз. Raspberry Pi құрылғысын Ethernet желісіне және HDMI кабелі арқылы дисплей құрылғысына қосыңыз. Егер бұл Raspberry Pi өріс кезегі дисплейі ретінде пайдаланылса, ол VEXnet өрісті басқару тақтасын Raspberry Pi құрылғысындағы USB порттарының біріне қоса алады. Соңында қуат көзін қосыңыз. Қуат қосылған кезде Raspberry Pi жүктеле бастайды.
Raspberry Pi алғаш рет қосылғанда, ол дисплейдің көп бөлігін толтыратын түрлі-түсті төртбұрышты қысқаша көрсетуі керек (дисплей құрылғысы ұйқы режимінен оятуға біраз уақыт кетсе, бұл байқалмауы мүмкін). Содан кейін экран бірнеше секундқа қара болады, содан кейін экранның ортасында Турнир менеджері белгішесін көресіз. Турнир менеджері белгішесі Raspberry Pi турнирінің менеджері бағдарламалық құралын іске қосу процесінде екенін көрсетеді.
Raspberry Pi жүктелуін аяқтағаннан кейін ол VEX Robotics логотипі мен Raspberry Pi IP мекенжайын көрсететін экранды көрсетеді. Осы кезде Raspberry Pi жүйесінде Tournament Manager бағдарламалық құралын конфигурациялау үшін 3-қадаммен жалғастырыңыз. Ескертпе - Raspberry Pi алғаш рет іске қосылғанда, ол қысқа уақыт бойы экранда "" көрсетуі мүмкін. Бұл қалыпты жағдай, өйткені Raspberry Pi IP мекенжайын алуға әрекеттенеді.
3-қадам – Турнир менеджерін конфигурациялау
Raspberry Pi іске қосылғанда және IP мекенжайын көрсеткенде, оны турнир менеджерінен конфигурациялаңыз. Компьютерде Турнир менеджерін іске қосыңыз және мәзір жолағында Дисплейлер > Қашықтағы дисплейлерді конфигурациялау опциясын таңдаңыз. Raspberry Pi автоматты түрде анықталып, тізімде көрсетілуі керек. Тізімді жаңарту түймешігін Pi бірден анықталмаса, Raspberry Pis үшін қайта сканерлеу үшін пайдалануға болады. Немесе, «Дисплей қосу» түймесін басып, тізімге қолмен қосу үшін Raspberry Pi құрылғысында көрсетілген IP мекенжайын теріңіз.
Қашықтағы дисплейлер тізімінен Raspberry Pi таңдаңыз. Терезенің төменгі жағында Raspberry Pi құрылғысында көрсетілетін дисплей түрін таңдаңыз және сәйкесінше көрсетілетін өріс немесе шұңқыр дисплейін таңдаңыз. Көрсетілетін атау өрісін әр дисплей не үшін пайдаланылатынын есте сақтауға көмектесу үшін толтыруға болады. Соңында, қабаттастыру режимі бұл дисплей тірі бейненің үстіне қоюға арналған жасыл экран шығысын пайдаланатынын анықтайды. Бейне камераларды пайдаланбасаңыз немесе сенімді болмасаңыз, бұл параметр үшін Өшірулі опциясын таңдаңыз.
Параметрлер аяқталғаннан кейін Дисплей параметрлерін сақтау түймесін басыңыз. Бұл Raspberry Pi конфигурациялайды, содан кейін бірнеше минуттан кейін Турнир менеджерінің дұрыс дисплейі басталады. Raspberry Pi параметрлерін кез келген уақытта өзгертуге болады, содан кейін дисплейді қайта қосу үшін «Дисплей параметрлерін сақтау» түймесін басыңыз.
- Оқиға кезінде Raspberry Pi құрылғысында ақаулық туындаса, қуат көзін бір сәтке ажыратып, оны қайта қосыңыз. Raspberry Pi қайта іске қосылуына бір минуттай уақыт кетеді және ол іске қосылғаннан кейін турнир серверіне автоматты түрде қайта қосылады. Турнир сервері өзгермеген болса, Raspberry Pi құрылғысын қайта конфигурациялаудың қажеті жоқ.
- Бір Ethernet желісінде бір уақытта бірнеше турнир өтіп жатса, әрбір Raspberry Pi қосылатын турнир менеджерінің данасында конфигурациялаңыз. Қашықтағы дисплейлер тізімі бір турнир серверіне қосылмаған болса да, барлық Raspberry Pis көрсетеді.
Далалық бақылау сынақтары
Оқиғада далалық бақылау тестін өткізуге арналған жылдам анықтамалық нұсқаулық.
Дала электроникасын (басқару мұнарасы/V5 миы/матч контроллерлері) пайдаланатын турнирді орнатсаңыз, матчтар басталмас бұрын қосылымдарды тексерген дұрыс. Барлық өріс электроникасы қосылған кезде, дұрыс қосылымды қамтамасыз ету үшін әрбір өрісте сынақ сәйкестігін орындаңыз.
Далалық сынақ сәйкестігін орнату үшін:
- Бағалау қойындысын ашыңыз
- «Өріс сынағы сәйкестігін» тінтуірдің оң жақ түймешігімен нұқыңыз және «Сәйкестік өрісі жинағы # өрісті басқарудағы кезек сәйкестігін» таңдаңыз.
- "P0" сәйкестігі өрістегі сәйкестік ретінде пайда болады
- Сәйкес өрісті таңдап, сәйкестікті бастаңыз
- Бұл процесті әрбір жарыс алаңында қайталаңыз
Далалық сынақ кезінде:
- Автономды және жүргізушінің басқару кезеңдері үшін тиісті шамдардың көрсетілуіне көз жеткізу үшін далалық мұнараларды және/немесе өрісті басқару миын тексеріңіз
- Олай болмаса, қосылымдарды тексеріңіз, сымдарды қайта қосыңыз, қажет болса басқару құрылғыларын ауыстырыңыз
- Тиісті дыбыстардың дұрыс уақытта ойналатынына көз жеткізіңіз
Skills Challenge өрістерінде бірдей сынақты барлығына қайталаңыз.
