TM greitosios nuorodos vadovas: Tinklo / įrenginio sąranka

Tinklo pagrindai

Greitas informacinis vadovas, kaip sukurti tinklą, skirtą naudoti turnyre.

Turnyrai gali turėti daug skirtingų išvaizdų ir pojūčių, priklausomai nuo dydžio, erdvės ir turimų išteklių. Kai planuojate rengti renginį, geriausia pradėti pasikalbėti su regioniniu paramos vadybininku (RSM) ir vietiniais renginių partneriais, kad nustatytų, kokie ištekliai ir kaip atrodys tinkama renginio konfigūracija. Uždenkite esamą renginio partnerį ir sužinokite, kokią įrangą jie naudoja. Jei regione yra priekabų ar įrangos dalijimosi programa, paklauskite, kaip su tuo įsitraukti, kol laikui bėgant bus kaupiama renginių įranga.

Tinklo nustatymas yra būtinas norint užtikrinti, kad informacija apie įvykius būtų perduodama visa reikalinga įranga ir kad visa įranga prisijungtų prie centrinio taško. Trys „pagrindiniai tinklo dalykai“ norint organizuoti turnyrą yra šie:

• Serverio kompiuteris
• Ethernet prievado jungiklis (visiems įrenginiams prijungti prie serverio kompiuterio)
• Belaidis maršrutizatorius

Serverio kompiuteris

• Nešiojamasis kompiuteris arba mobilusis stalinis kompiuteris
• Geriausia, jei ji nepriklauso nuo mokyklos / organizacijos nustatymų / profilių

Ethernet prievado jungiklis

• Apsvarstykite, kiek įrenginių bus prijungta, nustatydami, kokio dydžio jungiklis turi būti

Maršrutizatoriaus naudojimo ir atskiro tinklo nustatymo pranašumai:

• Maršrutizatorius leidžia keliems kompiuteriams prisijungti prie tinklo (laidinio arba belaidžio)
• Leidžia prijungti ir naudoti Raspberry Pi (ekranus) ir planšetinio kompiuterio balus
• Turnyrų tvarkyklės žiniatinklio serverio naudojimas visoje vietoje
• Kiekvienam įrenginiui priskiriamas IP adresas, kurį galima konfigūruoti konkretiems tikslams
• Sumažina trikdžius su vietos tinklais (pvz., mokyklų ugniasienėmis)

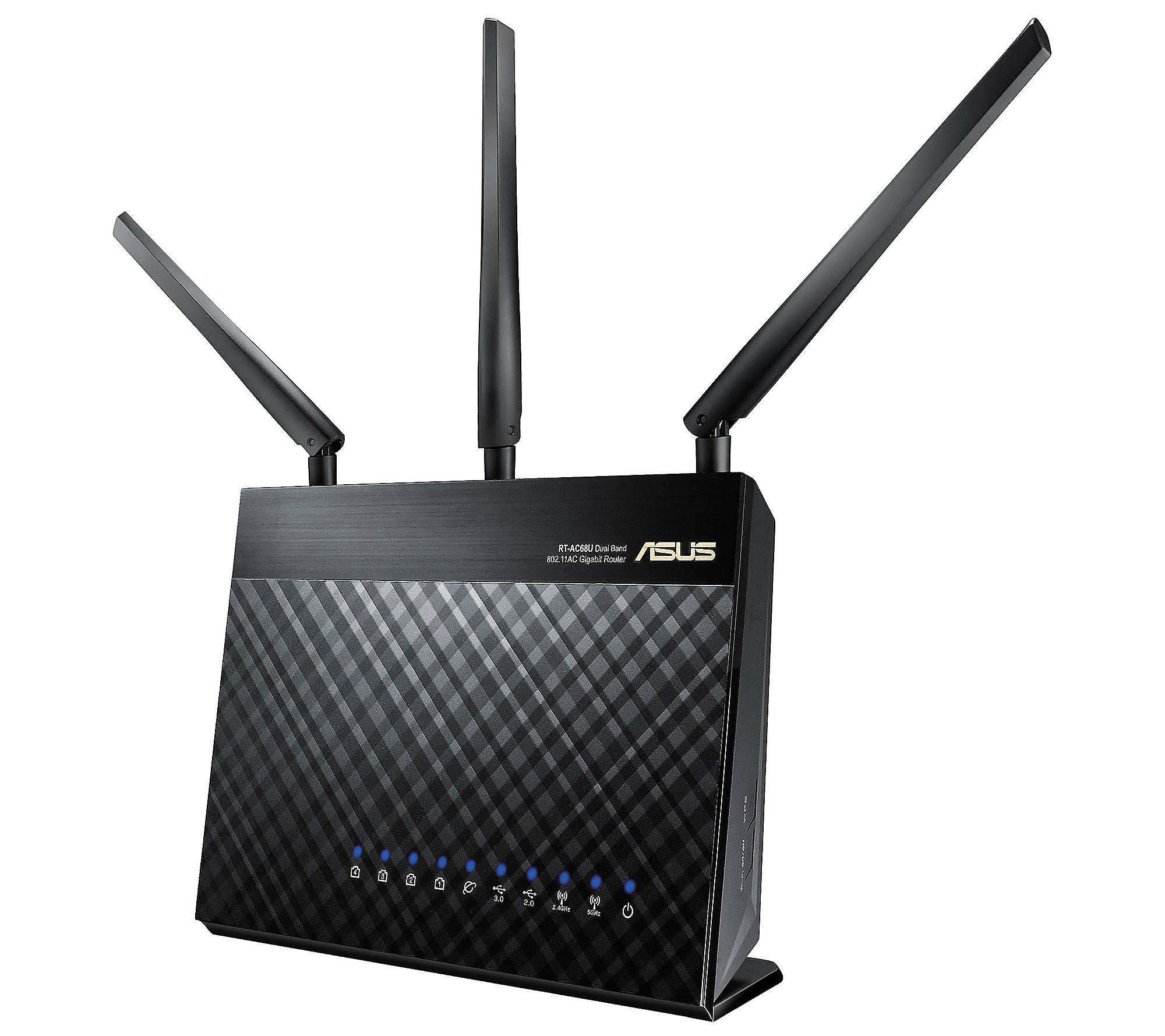

Maršrutizatoriaus rekomendacijos:

• Tinklo sąrankai rekomenduojama naudoti 5 GHz dviejų juostų maršruto parinktuvą.
  • 2,4 GHz tinklai yra perpildyti, nes tame diapazone gali būti robotų
  • „Wireless Raspberry Pi“ geriausiai jungiasi prie 5 GHz tinklų

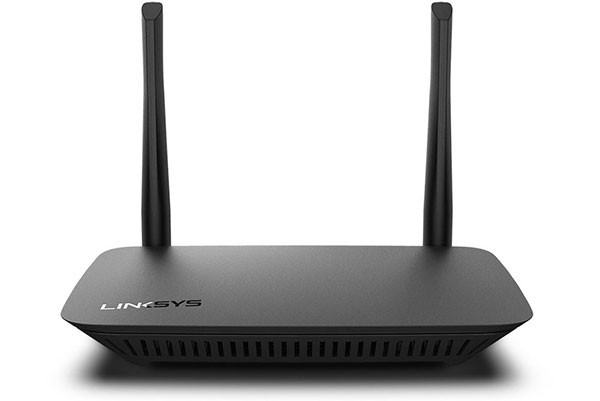

• Veikia bet koks 5 GHz prekės ženklas (dažniausiai naudojami „Linksys“ ir „Asus“ prekės ženklai)
• Nustatykite tinklą serverio kompiuteryje vadovaudamiesi maršrutizatoriaus gamintojo instrukcijomis

Planšetinių kompiuterių balai

Greitas informacinis vadovas, kaip naudoti planšetinio kompiuterio balus renginyje.

„VEX TM Mobile“ yra programa, susieta su turnyrų vadybininku. Per nešiojamus mobiliuosius įrenginius vartotojui pateikiamos šios sąsajos:

• Rungtynių taškų skaičiavimas
• Įgūdžių balas
• Lauko valdymas
• Apžiūra

Pagrindiniai šios sistemos pranašumai yra šie:

• Jokio popieriaus / taškų perdavimo iš taškų tvarkytojo turnyro vadybininko operatoriui
• Pašalina popierinių rezultatų lapų duomenų perdavimo priklausomybę
• Jokio klaidingo balų interpretavimo
• Neteisingi balų elementai pažymimi iškart juos įvedus, todėl teisėjas gali pataisyti rezultatą prieš duodamas signalą atstatyti lauką
• Vyriausiasis teisėjas gali prisiminti istorinius rungtynių duomenis, kad galėtų atsakyti į klausimus
• Lauko darbuotojai gali stovėti eilėje ir pradėti rungtynes
• Rezultatai gali būti rodomi komandoms prieš joms paliekant aikštę, nepaliekant vietos ginčams dėl taškų

Techninės įrangos reikalavimai

• 5 GHz WiFi maršrutizatorius
• Mobilusis įrenginys, galintis atsisiųsti VEX TM Mobile programėlę

Mobiliojo taškų skaičiavimo nustatymas (Turi veikti turnyrų tvarkyklės serveris)

1. Įdiekite VEX TM Mobile programėlę visuose įrenginiuose, kurie bus naudojami
2. Prisijunkite prie to paties tinklo kaip ir Tournament Manager serverio kompiuteris
3. Atidarykite TM programą mobiliesiems

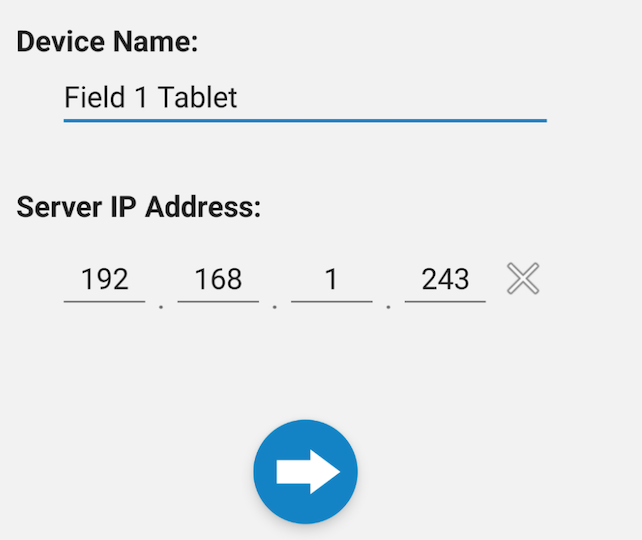

4. Suteikite įrenginiui pavadinimą, įveskite Tournament Manager serverio IP adresą ir spustelėkite mėlyną rodyklę

Atsiras kodas, kuris bus įvestas į turnyrų tvarkyklės serverį

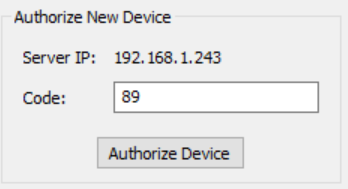

Įveskite kodą į turnyrų tvarkyklės serverį (Tools > Mobile Devices) ir pasirinkite „Authorize Device“

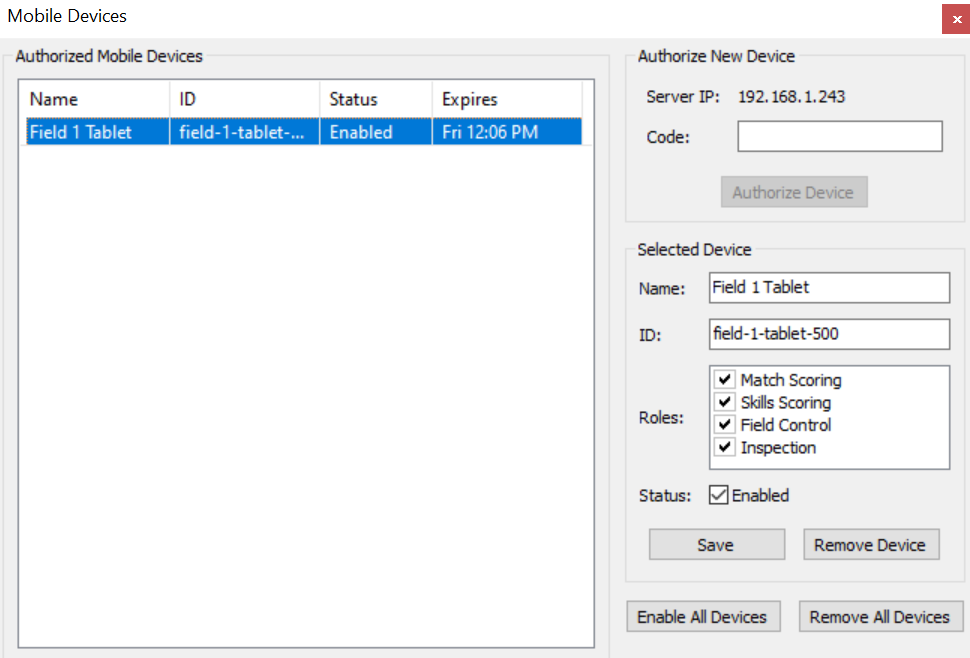

Pasirinkite įrenginį, kad pakeistumėte, prie ko jis turi prieigą

Pakartokite šį procesą su kiekvienu naudojamu mobiliuoju įrenginiu

Pastabos:

• Pamirškite kitus belaidžius tinklus kiekviename mobiliajame įrenginyje (Wi-Fi nustatymus), kad įsitikintumėte, jog įrenginys neieškos ir atsitiktinai neprisijungs prie kitų netoliese esančių atvirų tinklų.
• Sukurkite treniruočių renginį ir treniruokitės naudodami mobiliuosius įrenginius gerokai prieš turnyro dieną, ypač jei naudojate mobiliuosius įrenginius rungtynėms pradėti / sustabdyti.
• Praktikuokite šį procesą, kad įsitikintumėte, jog teisėjai nenutrūksta sinchronizavimo ir dėl to neįsijungia netinkamas (-i) laukas (-ai).
• Įrenginiams skirtas laikas baigsis po 2 valandų. Turnyro vadovas turėtų periodiškai tikrinti ir pasirinkti „Įjungti visus įrenginius“, kad renginio metu įrenginiai būtų aktyvūs.
• Rezultatyvūs teisėjai turėtų parodyti komandoms rezultatą įrenginyje prieš jiems paliekant aikštę, kad būtų pašalinti ginčai dėl taškų. Kai tai bus baigta, jie turėtų spustelėti žalią išsaugojimo mygtuką, kad turnyro vadybininkas galėtų išsaugoti/paskelbti rezultatus reitinge.
• Jei buvo įrašytas neteisingas rezultatas, jį galima pakeisti pačiame turnyrų tvarkyklėje, o ne programėlėje.
• Jei rodomas klaidos pranešimas, nurodantis, kad nėra ryšio su serveriu:
  • Įsitikinkite, kad mobilusis įrenginys yra tame pačiame tinkle kaip ir serveris
  • Įsitikinkite, kad veikia žiniatinklio serveris (užduočių juostoje)
  • Visiškai iš naujo paleiskite programą ir (arba) mobilųjį įrenginį

Apie Raspberry Pi

Greitas Raspberry Pi naudojimo su turnyrų vadybininku vadovas.

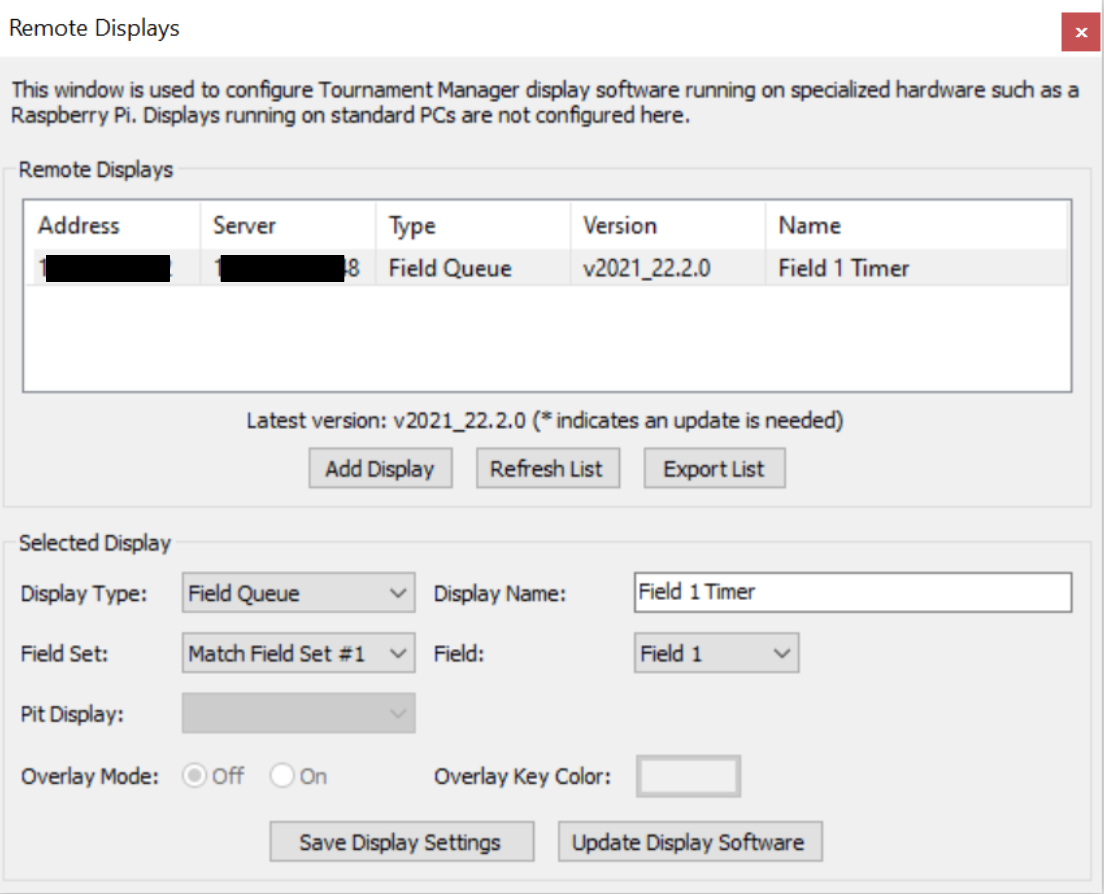

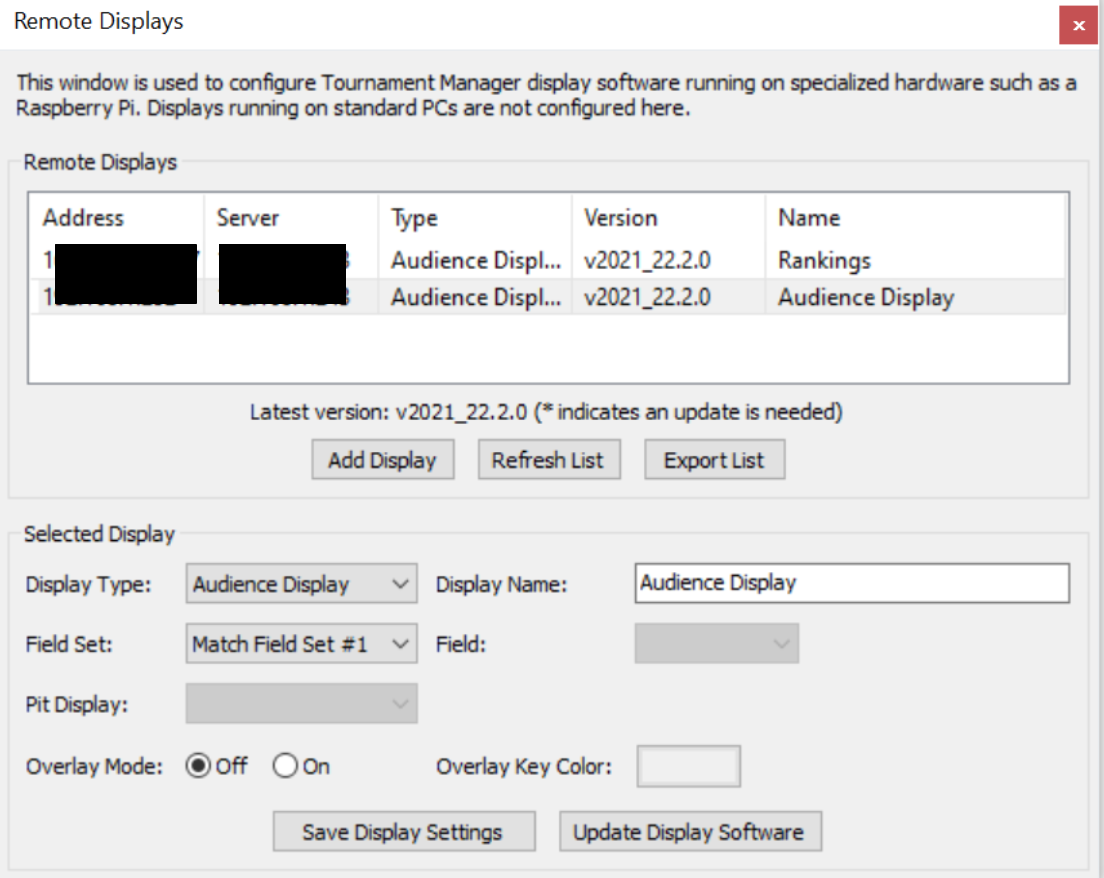

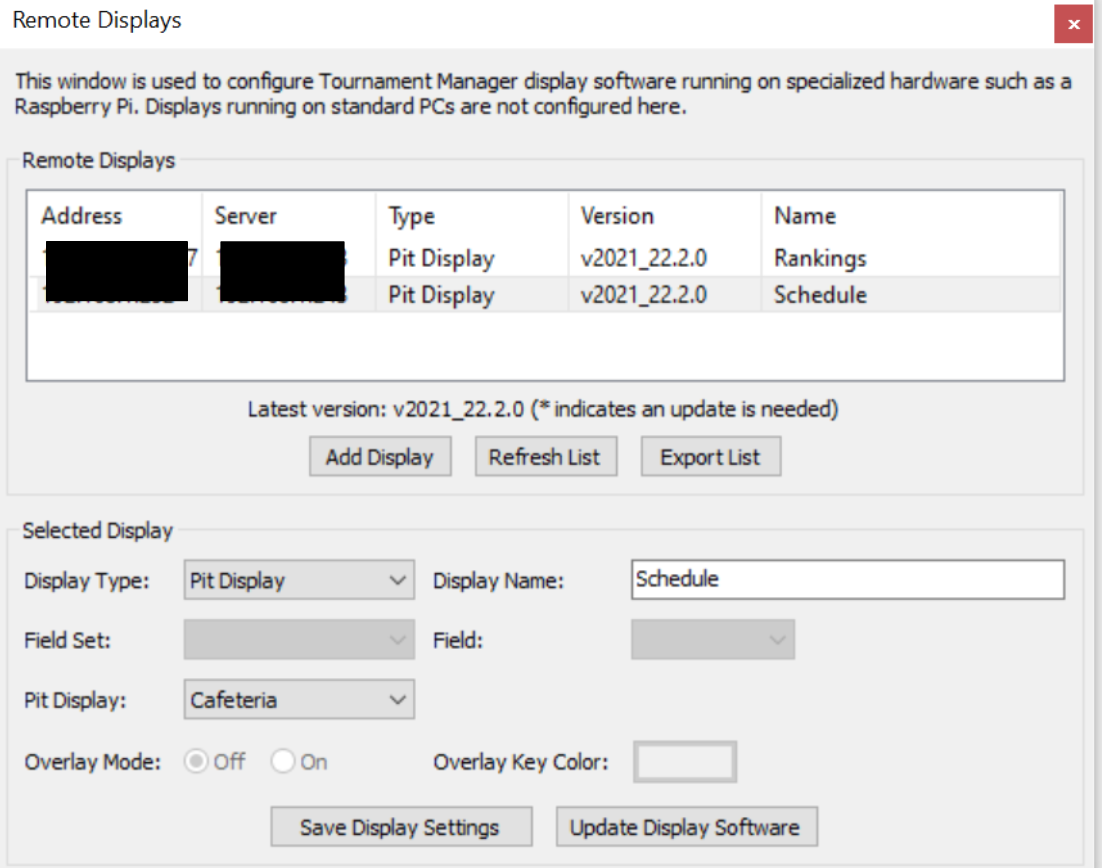

Raspberry Pi yra mažų, nebrangių, vienos plokštės kompiuterių serija su keliais USB prievadais, Ethernet tinklo jungtimi ir HDMI vaizdo išvestimi. Turnyrų tvarkyklės ekrano ir lauko valdymo programinė įranga gali būti paleidžiama tam tikruose Raspberry Pi modeliuose, todėl galima nebrangiai rodyti ekranus ir supaprastinti varžybų kabelius. Kai raspberry pi yra prijungtas prie turnyro tinklo, jį galima nustatyti kaip bet kurį iš 3 rodymo tipų, priskirti bet kuriam laukui / laukų rinkiniui ir suteikti pavadinimą, kad būtų lengviau rasti. Jei raspberry pi reikia atnaujinti (paryškinta raudonai *), tai galima lengvai padaryti šiame meniu pasirinkus Pi > Update Display Software. Norėdami sužinoti daugiau apie belaidžio ryšio galimybes (beta), žr. straipsnį „Turnyrų tvarkytuvė, skirta Raspberry Pi with Wifi“ (beta versija).

Turnyrų tvarkyklės diegimas ir konfigūravimas „Raspberry Pi“ yra išplėstinė tema. Prieš bandydami naudotis šia funkcija turnyre, įsitikinkite, kad esate patenkinti visomis šiame straipsnyje aprašytomis sąvokomis.

Reikalavimai
Patarimas: Raspberry Pi gaminys yra tik plika plokštė. Tačiau dauguma pardavėjų parduoda paketus, kuriuose yra dėklas, maitinimo šaltinis, „microSD“ kortelė ir HDMI kabelis. Patogumui rekomenduojama įsigyti vieną iš šių rinkinių. Populiarūs rinkinių prekės ženklai, kurie buvo naudojami, yra „CanaKit“, „Vilros“ ir „LoveRPi“. Visa tai galima rasti Amazon.com šio rašymo metu (ieškokite „Raspberry Pi 3 kit“). Kai kuriuose rinkiniuose yra daugiau įrangos nei kituose – įsitikinkite, kad rinkinyje yra viskas, kas nurodyta toliau, arba įsigykite papildomas dalis atskirai.
