TM ātrā uzziņu rokasgrāmata: Tīkla/ierīces iestatīšana

Tīkla pamati

Īss uzziņu ceļvedis tīkla izveidei lietošanai turnīrā.

Turnīriem var būt daudz dažādu izskatu un sajūtu atkarībā no izmēra, vietas un pieejamajiem resursiem. Plānojot rīkot pasākumu, vislabākā vieta, kur sākt, ir sarunāties ar reģionālo atbalsta vadītāju (RSM) un vietējiem pasākuma partneriem, lai noteiktu, kādi resursi un kāda izskatīsies atbilstoša pasākuma konfigurācija. Aizēnot esošu pasākuma partneri un redzēt, kādu aprīkojumu viņi izmanto. Ja reģionā ir treilera vai aprīkojuma koplietošanas programma, jautājiet, kā tajā iesaistīties, kamēr laika gaitā tiek veidots pasākumu aprīkojuma piedāvājums.

Tīkla iestatīšana ir būtiska, lai nodrošinātu notikumu informācijas pārsūtīšanu visā nepieciešamajā aprīkojumā un lai visas iekārtas savienotos ar centrālo punktu. Trīs “tīkla pamatprincipi” turnīra vadīšanai ir:

• Servera dators
• Ethernet porta slēdzis (lai savienotu visas ierīces ar servera datoru)
• Bezvadu maršrutētājs

Servera dators

• Klēpjdators vai mobilais galddators
• Vislabāk, ja tas nav atkarīgs no skolas/organizācijas iestatījumiem/profiliem

Ethernet porta slēdzis

• Apsveriet, cik ierīču tiks pievienotas, nosakot, cik lielu slēdža lielumu iegūt

Maršrutētāja lietošanas un atsevišķa tīkla iestatīšanas priekšrocības:

• Maršrutētājs ļauj vairākiem datoriem izveidot savienojumu ar tīklu (vadu vai bezvadu)
• Ļauj savienot un izmantot Raspberry pi (displejus) un planšetdatora punktu skaitu
• Tournament Manager tīmekļa servera izmantošana visā norises vietā
• Katrai ierīcei tiek piešķirta IP adrese, kuru var konfigurēt īpašiem mērķiem
• Samazina traucējumus norises vietas tīklos (piem., skolu ugunsmūri)

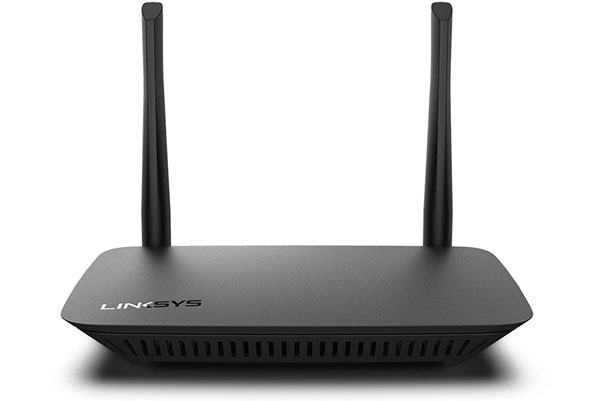

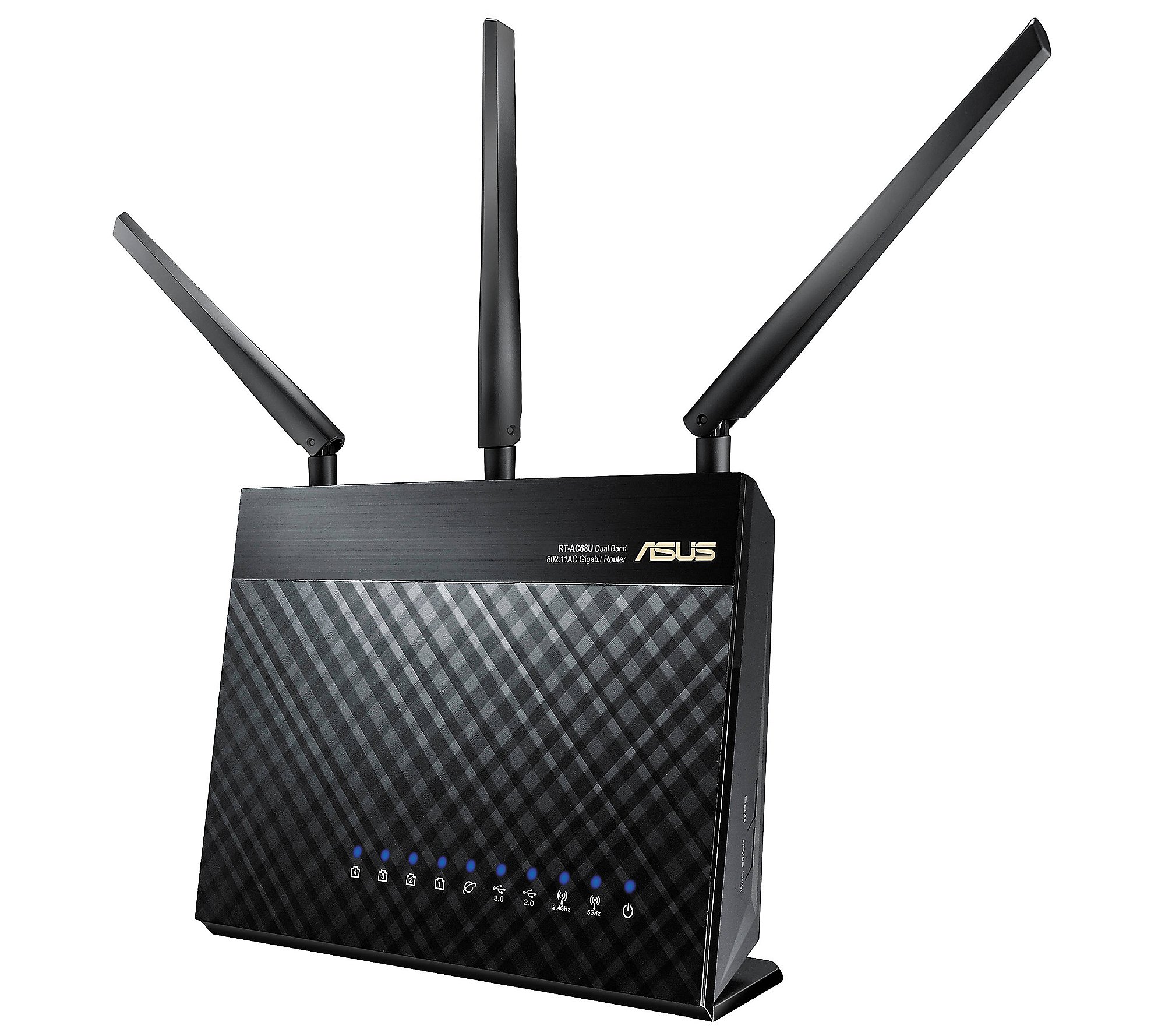

Maršrutētāja ieteikumi:

• Tīkla iestatīšanai ieteicams izmantot 5 GHz divu joslu maršrutētāju.
  • 2,4 GHz tīkli ir pārpildīti, jo šajā diapazonā var atrasties roboti
  • Bezvadu Raspberry Pi vislabāk savienojas ar 5 GHz tīkliem
• Darbojas jebkura zīmola 5 GHz (parasti tiek izmantoti Linksys un Asus zīmoli)
• Iestatiet tīklu servera datorā saskaņā ar maršrutētāja ražotāja norādījumiem

Planšetdatoru vērtēšana

Īsa uzziņu rokasgrāmata par planšetdatora vērtēšanas izmantošanu pasākumā.

VEX TM Mobile ir lietotne, kas saskaras ar Tournament Manager. Izmantojot rokas mobilās ierīces, lietotājam tiek nodrošinātas šādas saskarnes:

• Spēles punktu skaitīšana
• Prasmju vērtēšana
• Lauka kontrole
• Pārbaude

Šīs sistēmas galvenās priekšrocības ir:

• Netiek pārsūtīti papīri/rezultāti no rezultātu uzrauga uz Tournament Manager operatoru
• Noņem papīra rezultātu lapu datu pārsūtīšanas atkarību
• Nav rezultātu nepareizas interpretācijas
• Nederīgi punktu elementi tiek atzīmēti, tiklīdz tie tiek ievadīti, ļaujot tiesnesim labot rezultātu pirms signāla par laukuma atiestatīšanu
• Galvenais tiesnesis var atsaukt atmiņā vēsturiskos spēļu datus, lai atbildētu uz punktu gūšanas jautājumiem
• Laukuma darbinieki var stāties rindā un sākt mačus
• Rezultātus var parādīt komandām, pirms tās atstāj laukumu, neatstājot vietu strīdiem par punktiem

Aparatūras prasības

• 5 GHz WiFi maršrutētājs
• Mobilā ierīce, kas spēj lejupielādēt VEX TM Mobile lietotni

Mobilās vērtēšanas iestatīšana (Turnīra pārvaldnieka serverim ir jādarbojas)

1. Instalējiet VEX TM Mobile lietotni visās ierīcēs, kuras tiks izmantotas
2. Pievienojieties tam pašam tīklam ar Tournament Manager servera datoru
3. Atveriet TM mobilo lietotni

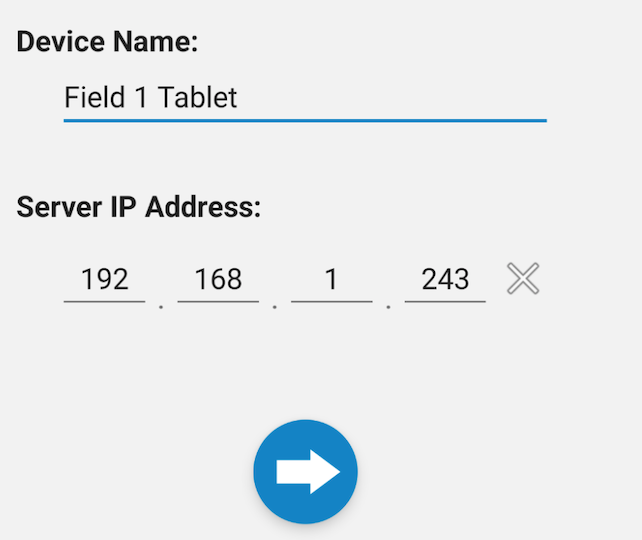

4. Piešķiriet ierīcei nosaukumu, ievadiet Tournament Manager servera IP adresi un noklikšķiniet uz zilās bultiņas

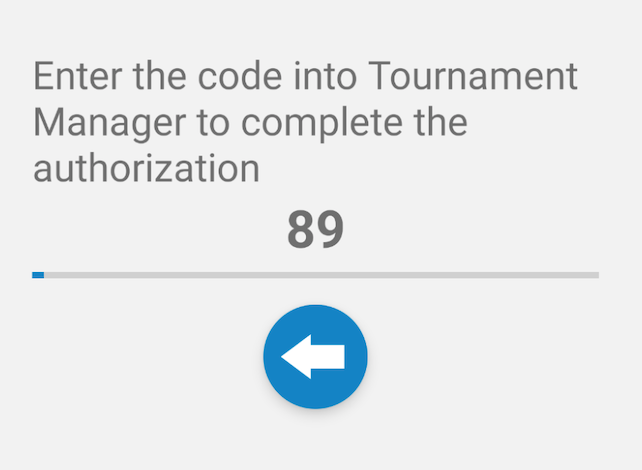

Parādīsies kods, kas tiks ievadīts Tournament Manager serverī

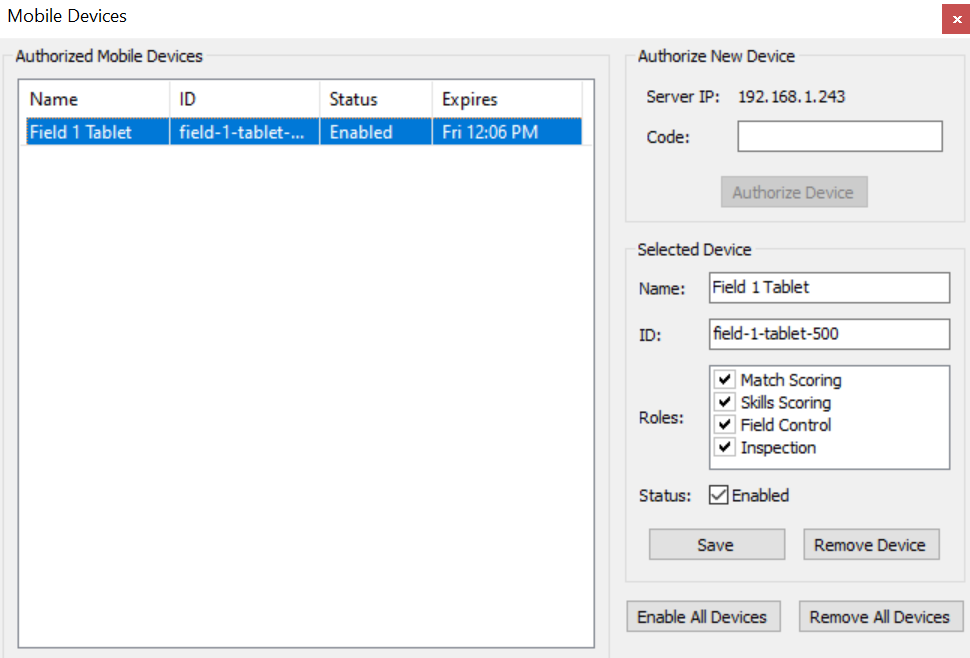

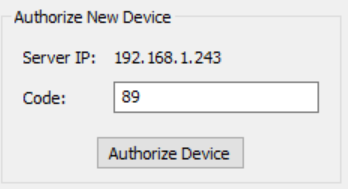

Ievadiet kodu Tournament Manager serverī (Tools > Mobile Devices) un atlasiet “Autorizēt ierīci”

Atlasiet ierīci, lai mainītu to, kam tai ir piekļuve

Atkārtojiet šo procesu katrai izmantotajai mobilajai ierīcei

Piezīmes:

• Aizmirstiet par citiem bezvadu tīkliem katrā mobilajā ierīcē (wifi iestatījumi), lai nodrošinātu, ka ierīce nemeklē un nejauši nepievienojas citiem tuvumā esošajiem atvērtajiem tīkliem.
• Iestatiet treniņu un trenējieties, izmantojot mobilās ierīces, krietni pirms turnīra dienas, it īpaši, ja spēļu sākšanai/pārtraukšanai izmantojat mobilās ierīces.
• Praktizējiet šo procesu, lai nodrošinātu, ka punktu skaitītāju tiesneši neiziet no sinhronizācijas, izraisot nepareiza(-u) lauku(-u) aktivizēšanu.
• Ierīču noildze beigsies pēc 2 stundām. Turnīra vadītājam periodiski jāpārbauda un jāizvēlas “Iespējot visas ierīces”, lai pasākuma laikā ierīces būtu aktīvas.
• Vērtētāju tiesnešiem ir jāparāda komandām rezultāts ierīcē, pirms tās atstāj laukumu, lai novērstu strīdus par punktu skaitu. Kad tas ir pabeigts, viņiem jānoklikšķina uz zaļās saglabāšanas pogas, lai Turnīra menedžeris varētu saglabāt/publicēt rezultātus reitingā.
• Ja tika saglabāts nepareizs rezultāts, to var mainīt pašā Tournament Manager, nevis ar lietotni.
• Ja tiek parādīts kļūdas ziņojums, kas norāda, ka nav savienojuma ar serveri:
  • Pārliecinieties, vai mobilā ierīce ir vienā tīklā ar serveri
  • Pārliecinieties, vai darbojas tīmekļa serveris (uzdevumjoslā)
  • Pilnībā restartējiet lietotni un/vai mobilo ierīci

Par Raspberry Pi

Īsa uzziņu rokasgrāmata par Raspberry Pi lietošanu kopā ar Tournament Manager.

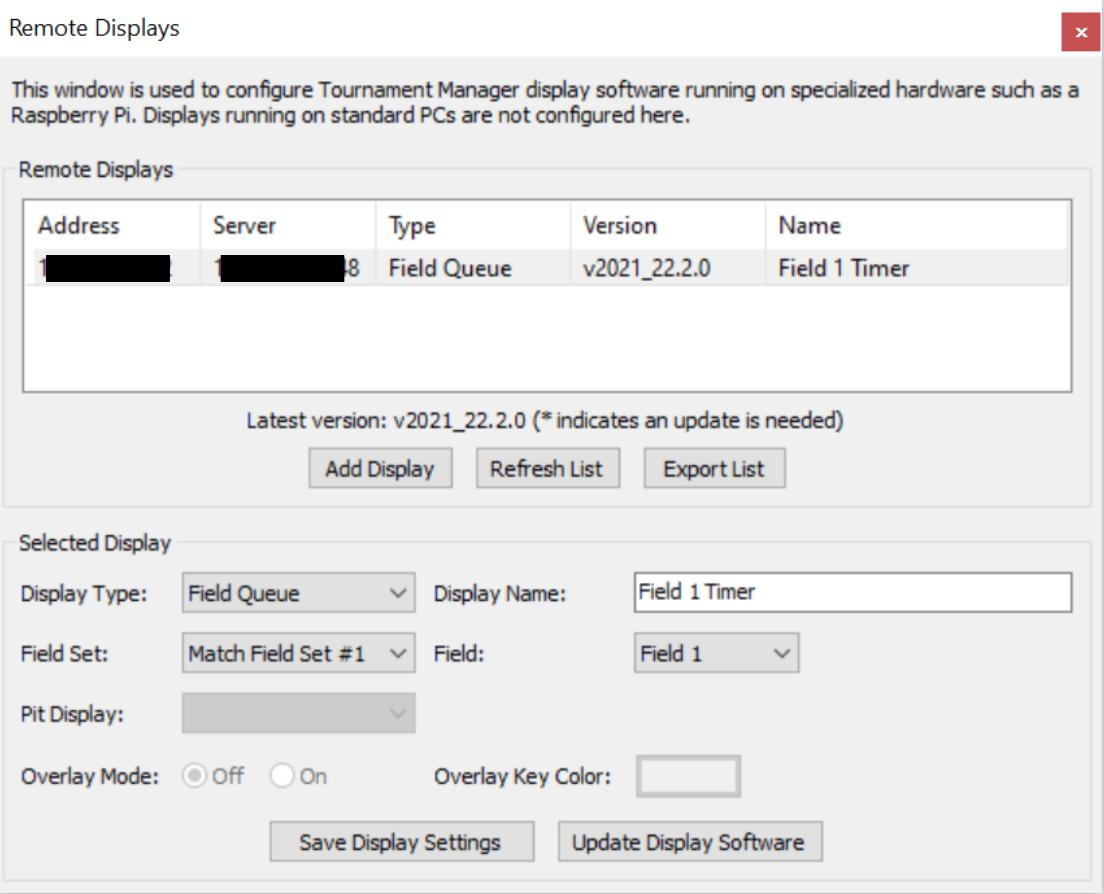

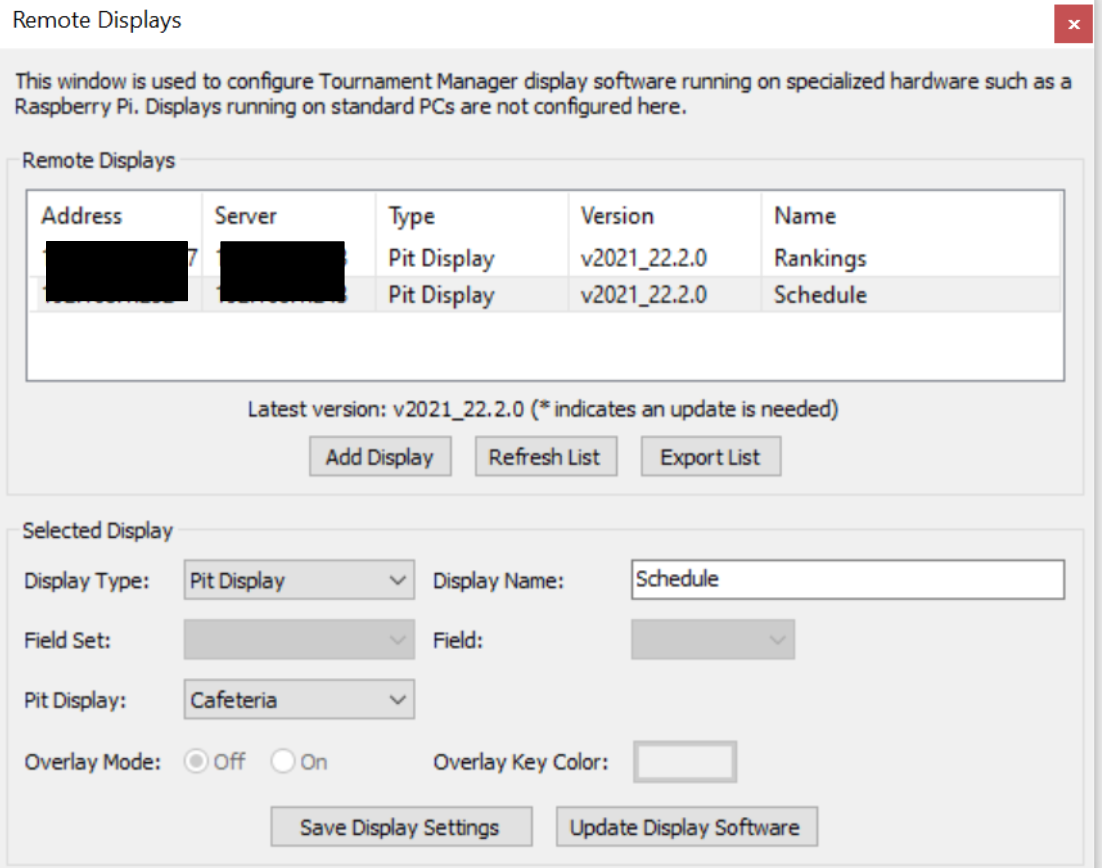

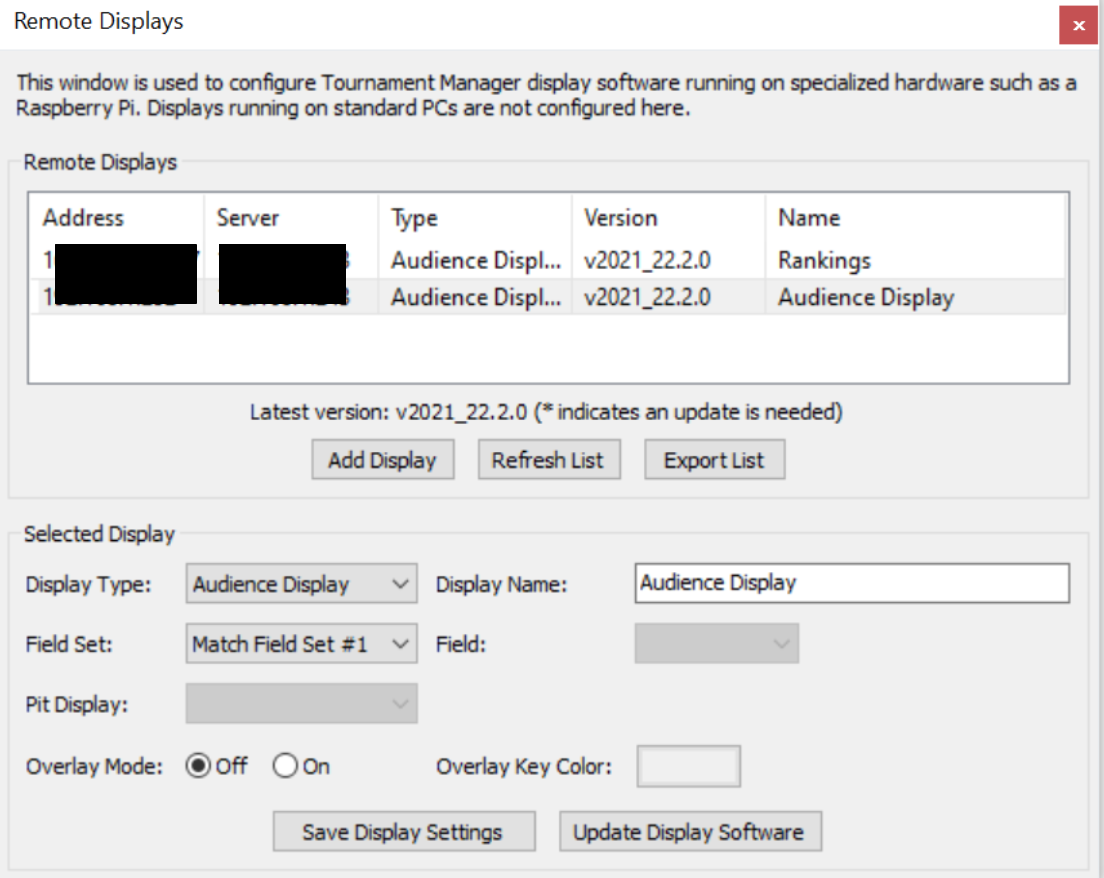

Raspberry Pi ir mazu, lētu viena borta datoru sērija ar vairākiem USB portiem, Ethernet tīkla savienojumu un HDMI video izvadi. Tournament Manager displeju un lauka kontroles programmatūru var palaist noteiktos Raspberry Pi modeļos, nodrošinot zemu izmaksu displejus un vienkāršojot sacensību kabeļus. Kad raspberry pi ir pievienots turnīra tīklam, to var iestatīt kā jebkuru no 3 displeja veidiem, piešķirt jebkuram laukam/lauku komplektam un piešķirt nosaukumu, lai to varētu viegli atrast. Ja raspberry pi ir jāatjaunina (izcelts sarkanā krāsā ar *), to var viegli izdarīt šajā izvēlnē, atlasot Pi > atjaunināšanas displeja programmatūru. Lai iegūtu informāciju par bezvadu iespējām (beta), apmeklējiet rakstu Tournament Manager for Raspberry Pi with Wifi (Beta funkcija), lai uzzinātu vairāk.

Turnīra pārvaldnieka instalēšana un konfigurēšana Raspberry Pi ir uzlabota tēma. Pirms mēģināt izmantot šo funkciju turnīrā, lūdzu, pārliecinieties, ka esat apmierināts ar visiem šajā rakstā aprakstītajiem jēdzieniem.

Prasības
Padoms: Raspberry Pi produkts ir tikai tukša shēmas plate. Tomēr lielākā daļa pārdevēju pārdod komplektus, kas ietver korpusu, barošanas avotu, microSD karti un HDMI kabeli. Ērtības labad ieteicams iegādāties kādu no šiem komplektiem. Populāri izmantotie komplektu zīmoli ir CanaKit , Vilros un LoveRPi . Rakstīšanas laikā tie visi ir pieejami vietnē Amazon.com (meklējiet "Raspberry Pi 3 kit"). Dažos komplektos ir vairāk aprīkojuma nekā citos — pārliecinieties, vai jūsu komplektā ir viss tālāk norādītais, vai arī iegādājaties papildu daļas atsevišķi.
