TM Szybki przewodnik: Konfiguracja sieci/urządzenia

Podstawy sieci

Krótki przewodnik po tworzeniu sieci do wykorzystania na turnieju.

Turnieje mogą mieć różny wygląd i charakter, w zależności od rozmiaru, przestrzeni i dostępnych zasobów. Jeśli planujesz zorganizować wydarzenie, najlepszym początkiem jest rozmowa z Regionalnym Kierownikiem Wsparcia (RSM) i lokalnymi Partnerami Wydarzeń, aby ustalić, jakie zasoby będą potrzebne i jak będzie wyglądać odpowiednia konfiguracja wydarzenia. Obserwuj istniejącego Partnera Wydarzenia i zobacz, jakiego sprzętu używa. Jeśli w regionie funkcjonuje program udostępniania przyczep lub sprzętu, zapytaj, jak możesz się w niego zaangażować, podczas gdy z czasem będzie się gromadzić zapas sprzętu na imprezę.

Skonfigurowanie sieci jest niezbędne, aby mieć pewność, że informacje o zdarzeniach będą przesyłane do całego niezbędnego sprzętu i że cały sprzęt będzie mógł połączyć się z punktem centralnym. Trzy „niezbędne elementy sieci” do przeprowadzenia turnieju to:

• Komputer serwerowy
• Przełącznik portu Ethernet (do podłączania wszystkich urządzeń do komputera serwerowego)
• Router bezprzewodowy

Komputer serwerowy

• Laptop lub komputer stacjonarny
• Najlepiej, jeśli jest niezależne od ustawień/profili szkoły/organizacji

Przełącznik portu Ethernet

• Określając, jak duży przełącznik chcesz uzyskać, weź pod uwagę liczbę podłączonych urządzeń.

Korzyści z używania routera i skonfigurowania oddzielnej sieci:

• Router umożliwia podłączenie wielu komputerów do sieci (przewodowej lub bezprzewodowej)
• Umożliwia podłączenie i korzystanie z Raspberry Pi (wyświetlacze) oraz tabletów do punktacji
• Korzystanie z serwera internetowego Tournament Manager w całym obiekcie
• Przypisuje każdemu urządzeniu adres IP, który można skonfigurować do określonych celów
• Zmniejsza zakłócenia w sieciach zlokalizowanych w danym miejscu (np. zapory sieciowe w szkołach)

Zalecenia dotyczące routera:

• Do konfiguracji sieci zaleca się używanie routera dwupasmowego 5 GHz.
  • Sieci 2,4 GHz są zatłoczone, ponieważ w tym zakresie mogą znajdować się roboty
  • Bezprzewodowe Raspberry Pi najlepiej łączą się z sieciami 5Ghz

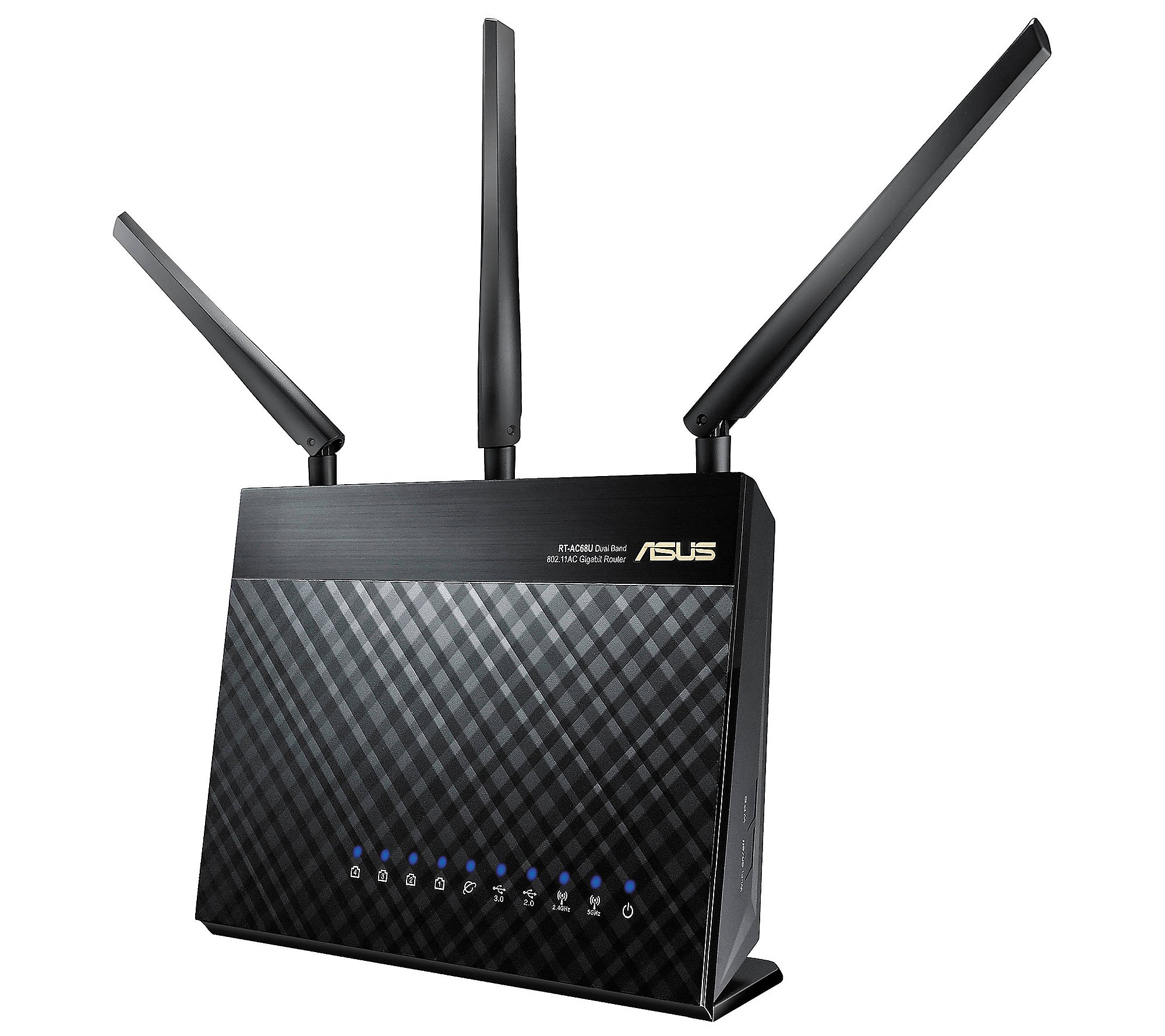

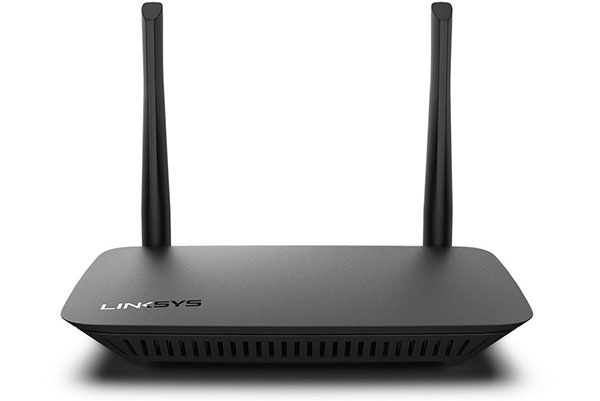

• Działa każda marka 5Ghz (najczęściej używane są marki Linksys i Asus)
• Skonfiguruj sieć na komputerze serwera zgodnie z instrukcjami producenta routera

Punktacja tabletu

Krótki przewodnik po korzystaniu z tabletów podczas wydarzeń.

VEX TM Mobile to aplikacja współpracująca z Tournament Manager. Użytkownik może korzystać z następujących interfejsów za pośrednictwem urządzeń mobilnych:

• Punktacja meczu
• Punktacja umiejętności
• Kontrola pola
• Kontrola

Główne zalety tego systemu obejmują:

• Brak możliwości przekazywania dokumentów/wyników od osoby prowadzącej zapis do operatora Menedżera Turnieju
• Usuwa zależność od przesyłania danych z papierowych arkuszy wyników
• Brak błędnej interpretacji wyników
• Nieprawidłowe elementy wyniku są oznaczane flagą natychmiast po ich wprowadzeniu, co pozwala sędziemu na poprawienie wyniku przed zasygnalizowaniem konieczności zresetowania pola
• Sędzia główny może przywołać historyczne dane dotyczące meczu, aby odpowiedzieć na pytania dotyczące punktacji

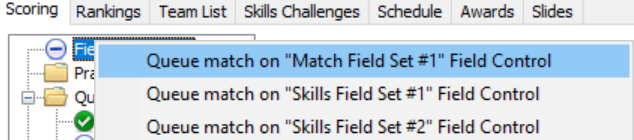

• Pracownicy terenowi mogą ustawiać się w kolejce i rozpoczynać mecze
• Wyniki można pokazać drużynom przed opuszczeniem boiska, co eliminuje ryzyko sporów dotyczących punktacji

Wymagania sprzętowe

• Router WiFi 5GHz
• Urządzenie mobilne umożliwiające pobranie aplikacji VEX TM Mobile

Konfigurowanie mobilnego systemu punktacji (serwer Tournament Manager musi być uruchomiony)

1. Zainstaluj aplikację VEX TM Mobile na wszystkich urządzeniach, z których będziesz korzystać
2. Połącz się z tą samą siecią co komputer serwera Tournament Manager
3. Otwórz aplikację mobilną TM

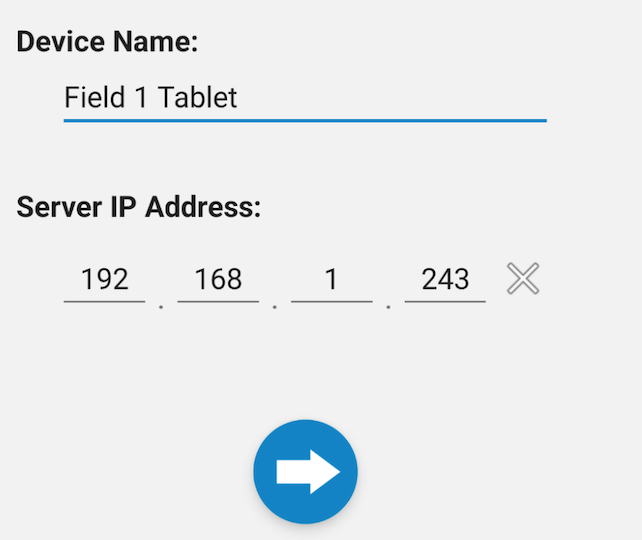

4. Nadaj urządzeniu nazwę, wprowadź adres IP serwera Tournament Manager i kliknij niebieską strzałkę

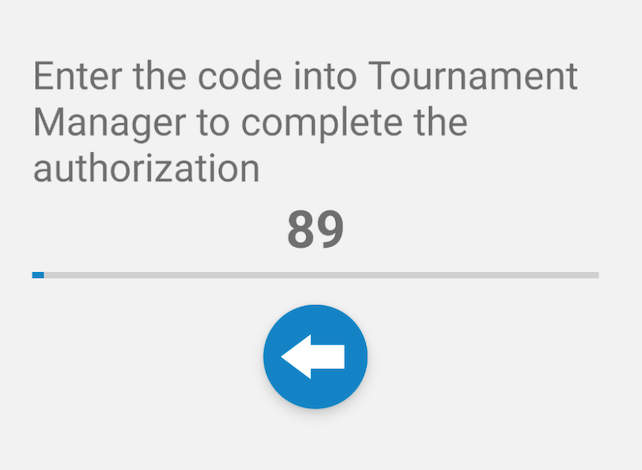

Wyświetli się kod, który należy wprowadzić na serwerze Tournament Manager

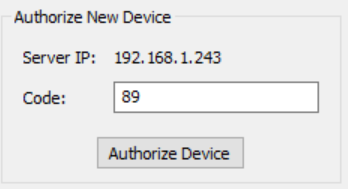

Wprowadź kod na serwerze Tournament Manager (Narzędzia > Urządzenia mobilne) i wybierz „Autoryzuj urządzenie”

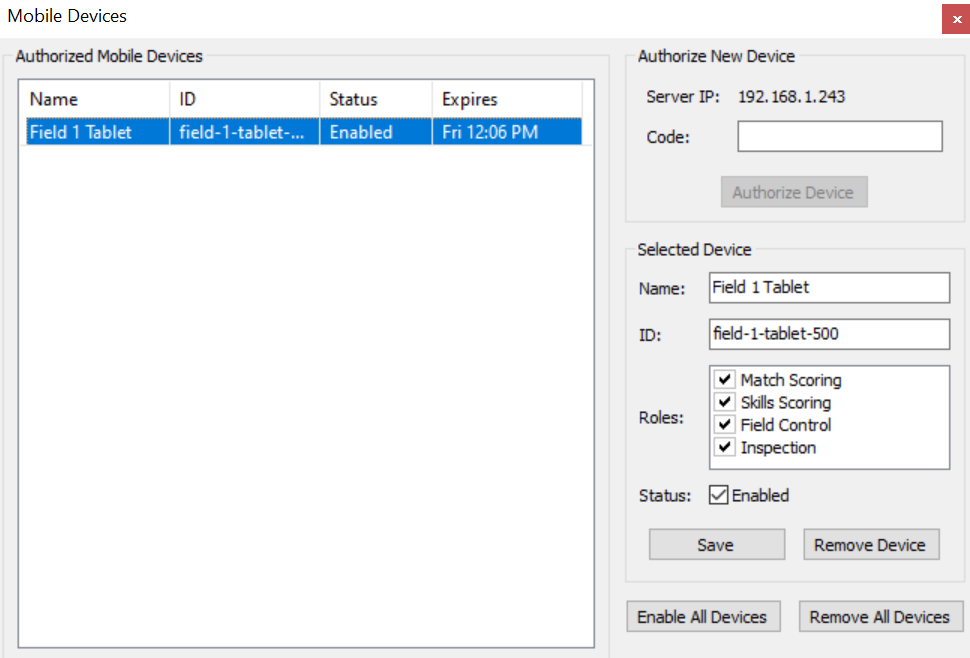

Wybierz urządzenie, aby zmienić jego dostęp do niego

Powtórz ten proces dla każdego używanego urządzenia mobilnego

Uwagi:

• Zapomnij o innych sieciach bezprzewodowych na każdym urządzeniu mobilnym (ustawienia Wi-Fi), aby mieć pewność, że urządzenie nie będzie wyszukiwać i losowo łączyć się z innymi otwartymi sieciami w pobliżu
• Zorganizuj wydarzenie treningowe i ćwicz na urządzeniach mobilnych na długo przed dniem turnieju, zwłaszcza jeśli używasz urządzeń mobilnych do rozpoczynania/zatrzymywania meczów.
• Przećwicz tę procedurę, aby mieć pewność, że sędziowie Scorekeeper nie stracą synchronizacji, co spowoduje aktywację niewłaściwych pól.
• Urządzenia wyłączą się po 2 godzinach. Menedżer turnieju powinien okresowo sprawdzać i wybierać opcję „Włącz wszystkie urządzenia”, aby urządzenia pozostały aktywne podczas wydarzenia.
• Sędziowie prowadzący punktację powinni pokazywać drużynom wynik na urządzeniu przed opuszczeniem boiska, aby wyeliminować spory dotyczące punktacji. Po zakończeniu tej czynności należy kliknąć zielony przycisk „Zapisz”, aby operator Tournament Manager mógł zapisać/opublikować wyniki w rankingu.
• Jeśli zapisany został nieprawidłowy wynik, można go zmienić w samym Tournament Managerze, a nie za pośrednictwem aplikacji.
• Jeśli zostanie wyświetlony komunikat o błędzie informujący o braku połączenia z serwerem:
  • Upewnij się, że urządzenie mobilne znajduje się w tej samej sieci co serwer
  • Upewnij się, że serwer WWW jest uruchomiony (na pasku zadań)
  • Całkowicie uruchom ponownie aplikację i/lub urządzenie mobilne

O Raspberry Pi

Krótki przewodnik dotyczący używania Raspberry Pi z programem Tournament Manager.

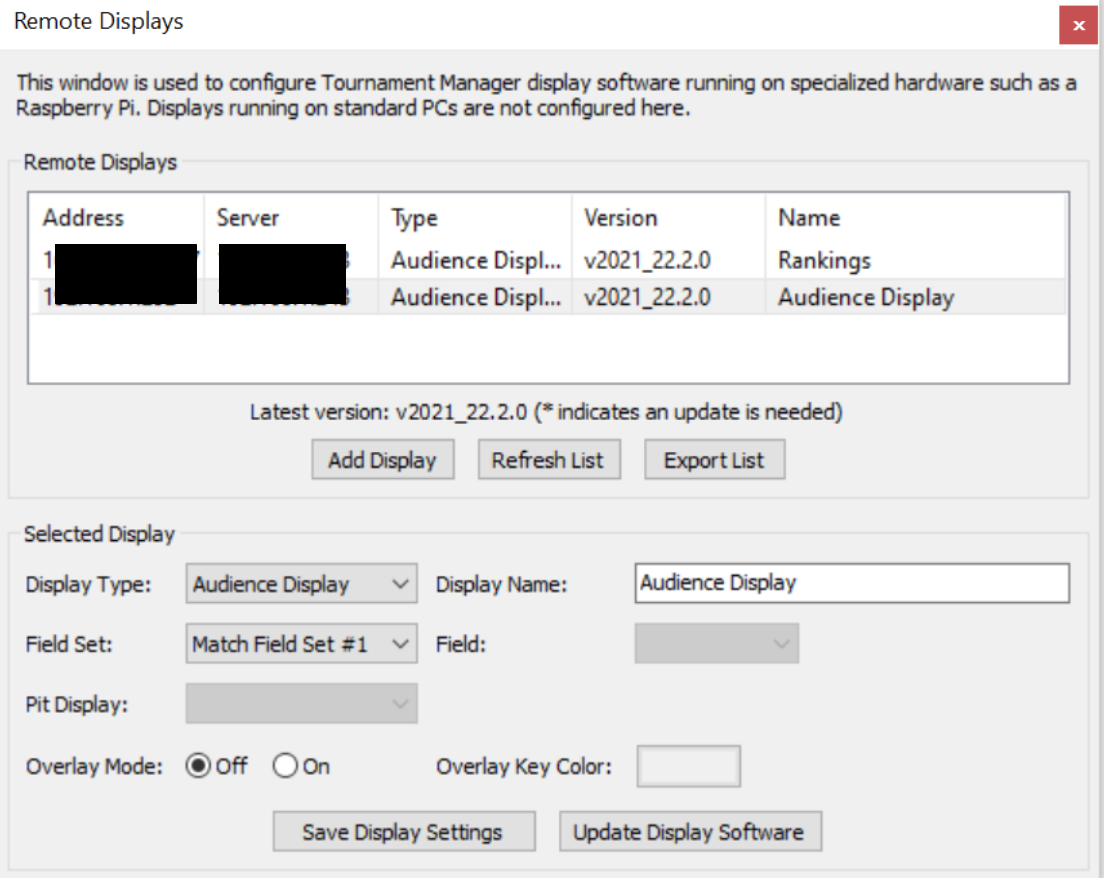

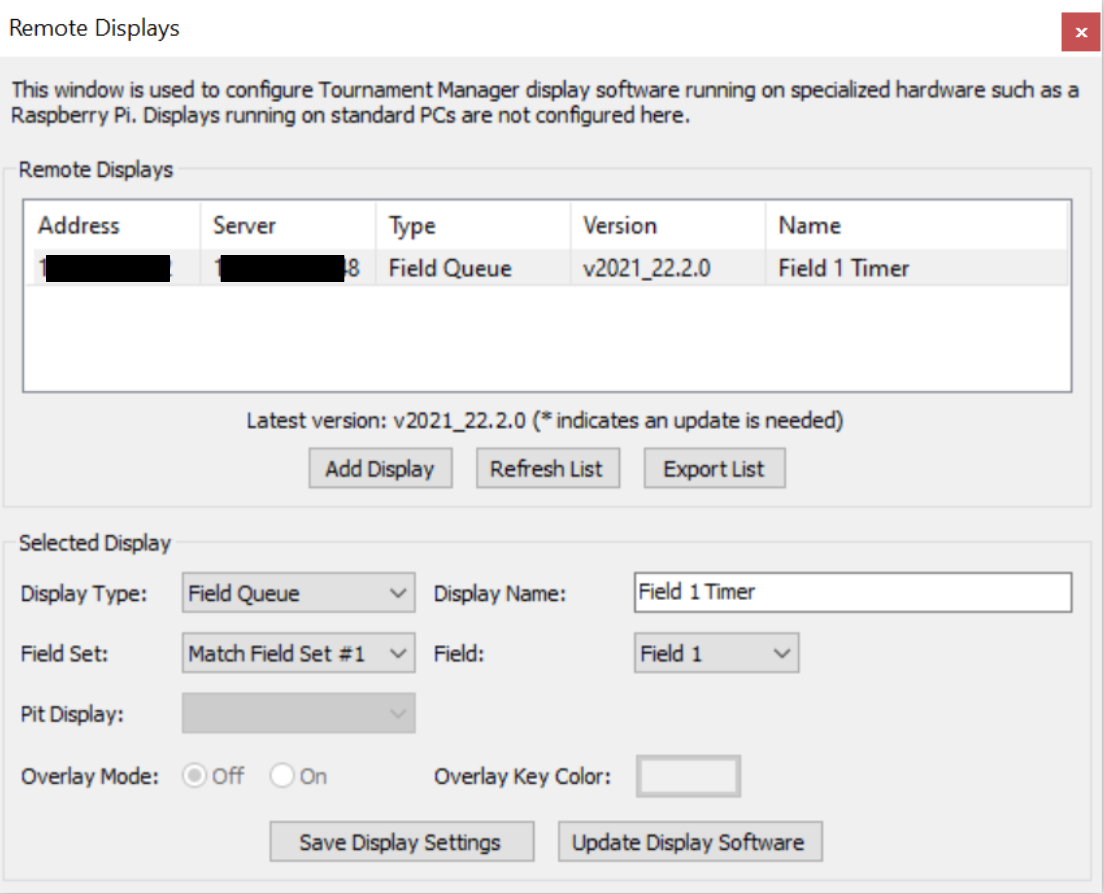

Raspberry Pi to seria niewielkich, niedrogich komputerów jednopłytkowych wyposażonych w wiele portów USB, połączenie sieciowe Ethernet i wyjście wideo HDMI. Oprogramowanie do sterowania wyświetlaczem i polem Tournament Manager można uruchomić na niektórych modelach Raspberry Pi, co pozwala na stosowanie niedrogich wyświetlaczy i upraszcza okablowanie podczas zawodów. Po podłączeniu Raspberry Pi do sieci turniejowej można go skonfigurować jako dowolny z 3 typów wyświetlacza, przypisać do dowolnego pola/zestawu pól i nadać nazwę w celu łatwej lokalizacji. Jeśli Raspberry Pi wymaga aktualizacji (zaznaczonej na czerwono gwiazdką *), można to łatwo zrobić z tego menu, wybierając opcję Pi > Update Display Software. Aby uzyskać więcej informacji na temat funkcji bezprzewodowych (wersja beta), zapoznaj się z artykułem Tournament Manager dla Raspberry Pi z Wi-Fi (funkcja beta).

Instalacja i konfiguracja Tournament Manager na Raspberry Pi to zaawansowany temat. Zanim spróbujesz skorzystać z tej funkcji na turnieju, upewnij się, że znasz wszystkie koncepcje opisane w tym artykule.

Wymagania
Wskazówka: Produkt Raspberry Pi to po prostu płytka drukowana. Większość sprzedawców sprzedaje jednak zestawy zawierające obudowę, zasilacz, kartę microSD i kabel HDMI. Zaleca się zakup jednego z tych zestawów dla wygody. Popularne marki zestawów, z których korzystano to CanaKit, Vilros i LoveRPi. Wszystkie te zestawy są dostępne w chwili pisania tego tekstu na stronie Amazon.com (wyszukaj „Raspberry Pi 3 kit”). Niektóre zestawy zawierają więcej wyposażenia niż inne – upewnij się, że Twój zestaw zawiera wszystkie wymienione poniżej elementy lub kup dodatkowe części osobno.
