คำแนะนำการตั้งค่า
การใช้ Wi-Fi บน Raspberry Pi ที่รัน Tournament Manager ถือเป็นฟีเจอร์คุณภาพเบต้า ในขณะนี้ คุณสมบัตินี้แนะนำเฉพาะสำหรับจอแสดงผลเท่านั้น และไม่ควรใช้ร่วมกับตัวควบคุมฟิลด์อัจฉริยะหรือระบบควบคุม VEXnet รุ่นเก่า เมื่อคุณเลือกเปิดใช้งาน Wi-Fi บน Raspberry Pi แสดงว่าคุณยอมรับว่านี่ไม่ใช่คุณลักษณะที่ได้รับการสนับสนุนอย่างเป็นทางการ ตรวจสอบให้แน่ใจว่า Raspberry Pis ที่คุณวางแผนจะใช้แบบไร้สายมีความแรงของสัญญาณเพียงพอ เราขอแนะนำให้ใช้สายอีเธอร์เน็ตแบบมีสายเมื่อทำได้
หากคุณพบคำถามหรือปัญหา โปรดโพสต์หัวข้อในส่วน Tournament Manager ของ VEXForum.com อย่าติดต่อผู้จัดการฝ่ายสนับสนุนระดับภูมิภาคของมูลนิธิ REC ของคุณเพื่อขอความช่วยเหลือ โปรดอย่าใช้ฟีเจอร์นี้ในงานอย่างเป็นทางการเว้นแต่คุณจะสบายใจกับความเสี่ยงและการแลกเปลี่ยนผลประโยชน์
หมายเหตุ: Raspberry Pi 3B+ เป็นรุ่นเดียวที่รองรับในขณะนี้ การเรียกใช้ Pi แบบไร้สายต้องใช้เครือข่าย Wi-Fi 5GHz และรุ่น Pi รุ่นเก่าไม่รองรับ 5GHz นอกจากนี้ 3A+ ใหม่ยังไม่ได้รับการสนับสนุนในขณะนี้ แต่จะได้รับการสนับสนุนในการอัปเดตในอนาคต การกำหนดค่านี้จะไม่อนุญาตให้ Raspberry Pi เชื่อมต่อกับเครือข่ายไร้สาย 2.4GHz เครือข่ายจะต้องรองรับ 5GHz
ขั้นตอนที่ 1: สร้างการเชื่อมต่ออีเทอร์เน็ตกับ Raspberry Pi
ในการกำหนดค่าการรองรับไร้สายบนอิมเมจ Raspberry Pi Tournament Manager ในเวลานี้ คุณต้องเชื่อมต่อ Pi โดยใช้การเชื่อมต่ออีเทอร์เน็ตก่อนเพื่อให้คอมพิวเตอร์สามารถเข้าถึงได้ สามารถทำได้โดยเสียบ Raspberry Pi ของคุณเข้ากับเครือข่ายอีเธอร์เน็ตที่คอมพิวเตอร์ของคุณสามารถเข้าถึงได้ นอกจากนี้คุณยังสามารถเชื่อมต่อสายอีเธอร์เน็ตโดยตรงระหว่างคอมพิวเตอร์และอุปกรณ์ Raspberry Pi ได้อีกด้วย
หมายเหตุ: เรามีแผนที่จะดำเนินการตัวเลือกการกำหนดค่าในอนาคตเพื่อที่จะไม่ต้องใช้การเชื่อมต่ออีเทอร์เน็ตในการกำหนดค่าการรองรับไร้สายบน Pi
ขั้นตอนที่ 2: เปิดหน้าการกำหนดค่า Wi-Fi
เชื่อมต่อพลังงานและจอแสดงผล HDMI เข้ากับ Raspberry Pi ของคุณ หากคุณยังไม่ได้ทำ รอจนกว่า Pi จะเริ่มทำงานเสร็จสมบูรณ์ Pi จะแสดงที่อยู่ IP บนหน้าจอใต้โลโก้ VEX Robotics ใช้เว็บเบราว์เซอร์บนคอมพิวเตอร์ของคุณ พิมพ์ที่อยู่เว็บต่อไปนี้:http://<Raspberry Pi IP Address>/wifi. ตัวอย่างเช่น หาก Raspberry Pi ของคุณแสดงที่อยู่ 192.168.1.5 คุณจะต้องป้อนที่อยู่ดังกล่าวในเบราว์เซอร์ของคุณ:http://192.168.1.5/wifi

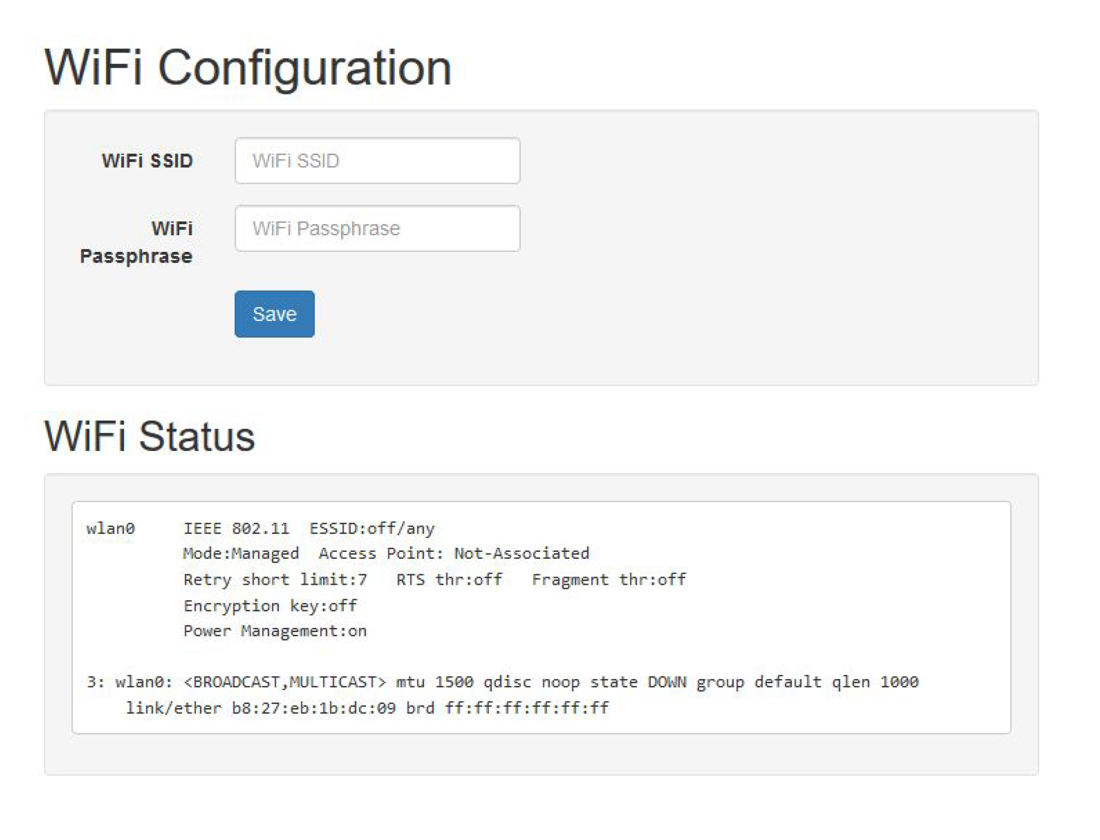

หน้าการกำหนดค่าต่อไปนี้จะปรากฏขึ้น:
ขั้นตอนที่ 3: ป้อนข้อมูลประจำตัว Wi-Fi
ป้อน SSID Wi-Fi และรหัสผ่านของคุณลงในหน้าการกำหนดค่า แล้วคลิก “บันทึก” โปรดทราบว่าคุณลักษณะนี้จะทำงานได้เฉพาะกับรหัสผ่านที่แชร์ไว้ล่วงหน้าเท่านั้น โหมด WPA Enterprise/WPA2 Enterprise ไม่ได้รับการรองรับในขณะนี้
การกำหนดค่า Wi-Fi ของคุณจะถูกบันทึกไว้แม้ว่า Raspberry Pi จะปิดอยู่ก็ตาม ดังนั้น คุณสามารถกำหนดค่า Pis ของคุณก่อนที่จะนำไปใช้งานทั่วสถานที่ได้หากคุณต้องการ
ขั้นตอนที่ 4: ตรวจสอบการกำหนดค่าและความแรงของสัญญาณ

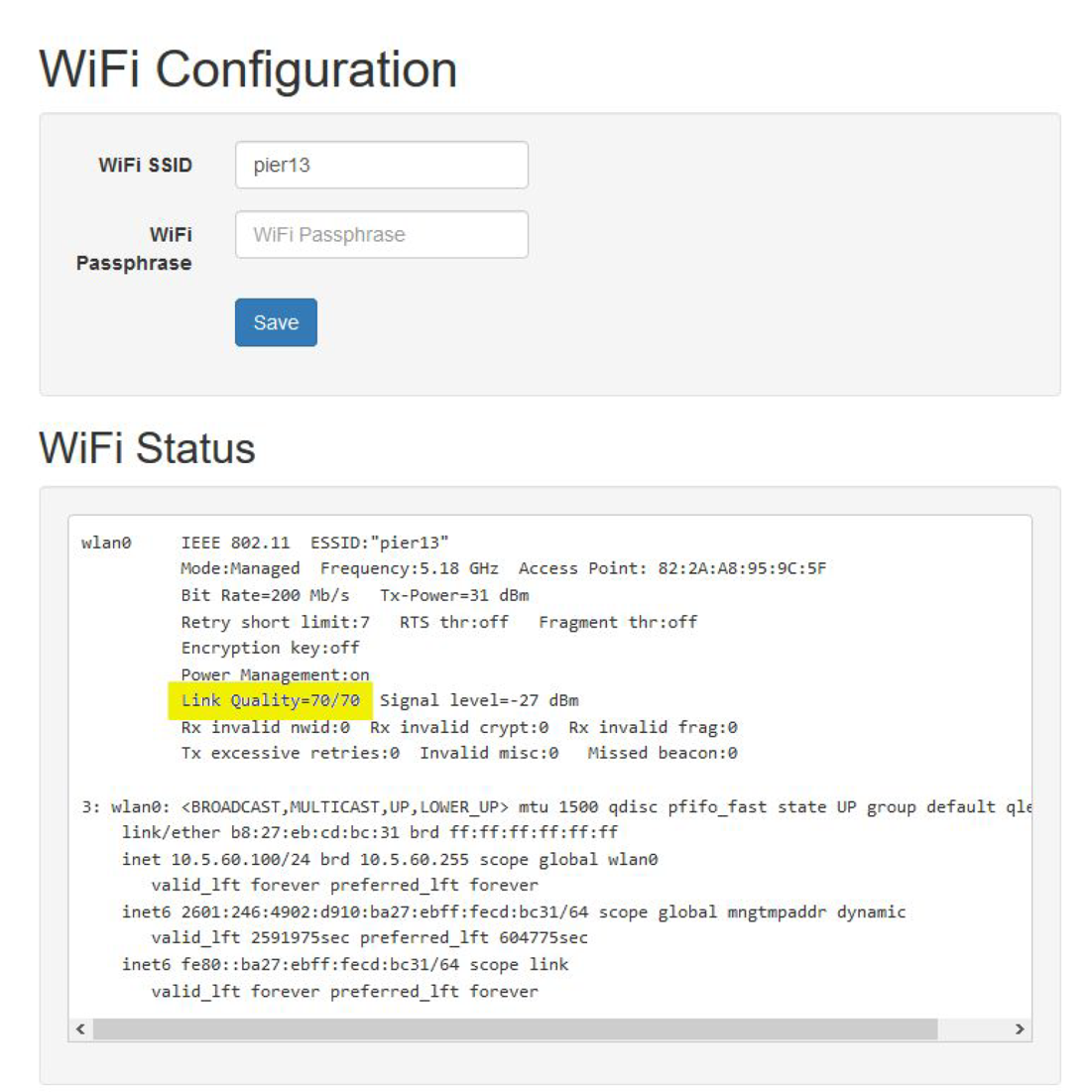

Pi จะพยายามเชื่อมต่อกับเครือข่ายไร้สายของคุณทันทีที่คุณคลิกบันทึก หน้าการกำหนดค่า Wi-Fi จะมีการรีเฟรชเป็นระยะเพื่อแสดงสถานะที่อัปเดต คุณสามารถดูพารามิเตอร์ “คุณภาพลิงก์” ในพื้นที่สถานะเพื่อทำความเข้าใจความแรงของสัญญาณของคุณ
หมายเหตุ: Pi จะแสดงที่อยู่ IP เพียงที่อยู่เดียวบนหน้าจอ HDMI หากมีการเชื่อมต่ออีเธอร์เน็ตและ Pi ได้รับที่อยู่ IP บนการเชื่อมต่อนั้น ระบบจะแสดงที่อยู่ IP ตามค่าเริ่มต้น ที่อยู่ IP ของ WIFI จะแสดงเฉพาะในกรณีที่ไม่มีที่อยู่ IP บนการเชื่อมต่ออีเธอร์เน็ต
