Короткий довідковий посібник TM: налаштування мережі/пристрою

Основи мережі

Короткий довідковий посібник зі створення мережі для використання на турнірі.

Турніри можуть мати різний вигляд і відчуття залежно від розміру, простору та доступних ресурсів. Коли плануєте організувати подію, найкраще почати з розмови з регіональним менеджером із підтримки (RSM) і місцевими партнерами, щоб визначити, які ресурси та як виглядатиме відповідна конфігурація події. Спостерігайте за існуючим партнером заходу та дивіться, яке обладнання він використовує. Якщо в регіоні є трейлер або програма спільного використання обладнання, запитайте, як долучитися до цього, поки запас обладнання для проведення заходів з часом накопичується.

Налаштування мережі має важливе значення для забезпечення передачі інформації про події через усе необхідне обладнання та для підключення всього обладнання до центральної точки. Три «необхідні для проведення турніру мережі»:

• Серверний комп'ютер
• Комутатор порту Ethernet (для підключення всіх пристроїв до комп'ютера-сервера)
• Бездротовий маршрутизатор

Серверний комп'ютер

• Ноутбук або мобільний настільний комп'ютер
• Найкраще, якщо це не залежить від налаштувань/профілів школи/організації

Перемикач портів Ethernet

• Подумайте про те, скільки пристроїв буде підключено, щоб визначити розмір комутатора

Переваги використання роутера та налаштування окремої мережі:

• Маршрутизатор дозволяє підключати кілька комп’ютерів до мережі (дротової чи бездротової)
• Дозволяє підключати та використовувати Raspberry Pi (дисплеї) і оцінку планшетів
• Використання веб-сервера Tournament Manager на всьому майданчику
• Призначає кожному пристрою IP-адресу, яку можна налаштувати для певних цілей
• Зменшує перешкоди в мережах на місцях (наприклад, шкільні брандмауери)

Рекомендації щодо маршрутизатора:

• Для налаштування мережі рекомендується використовувати дводіапазонний маршрутизатор 5 ГГц.
  • Мережі 2,4 ГГц переповнені, оскільки роботи можуть перебувати в цьому діапазоні
  • Бездротові Raspberry Pi найкраще підключаються до мереж 5 ГГц

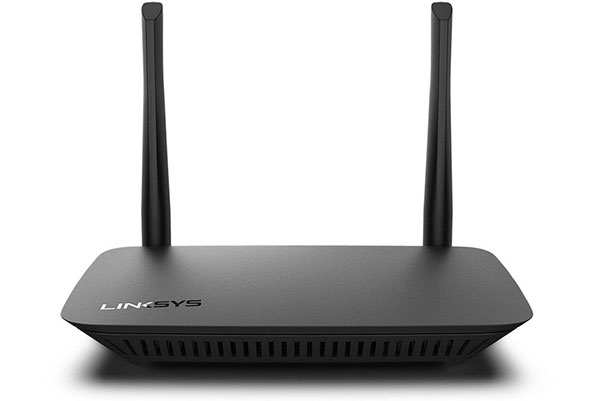

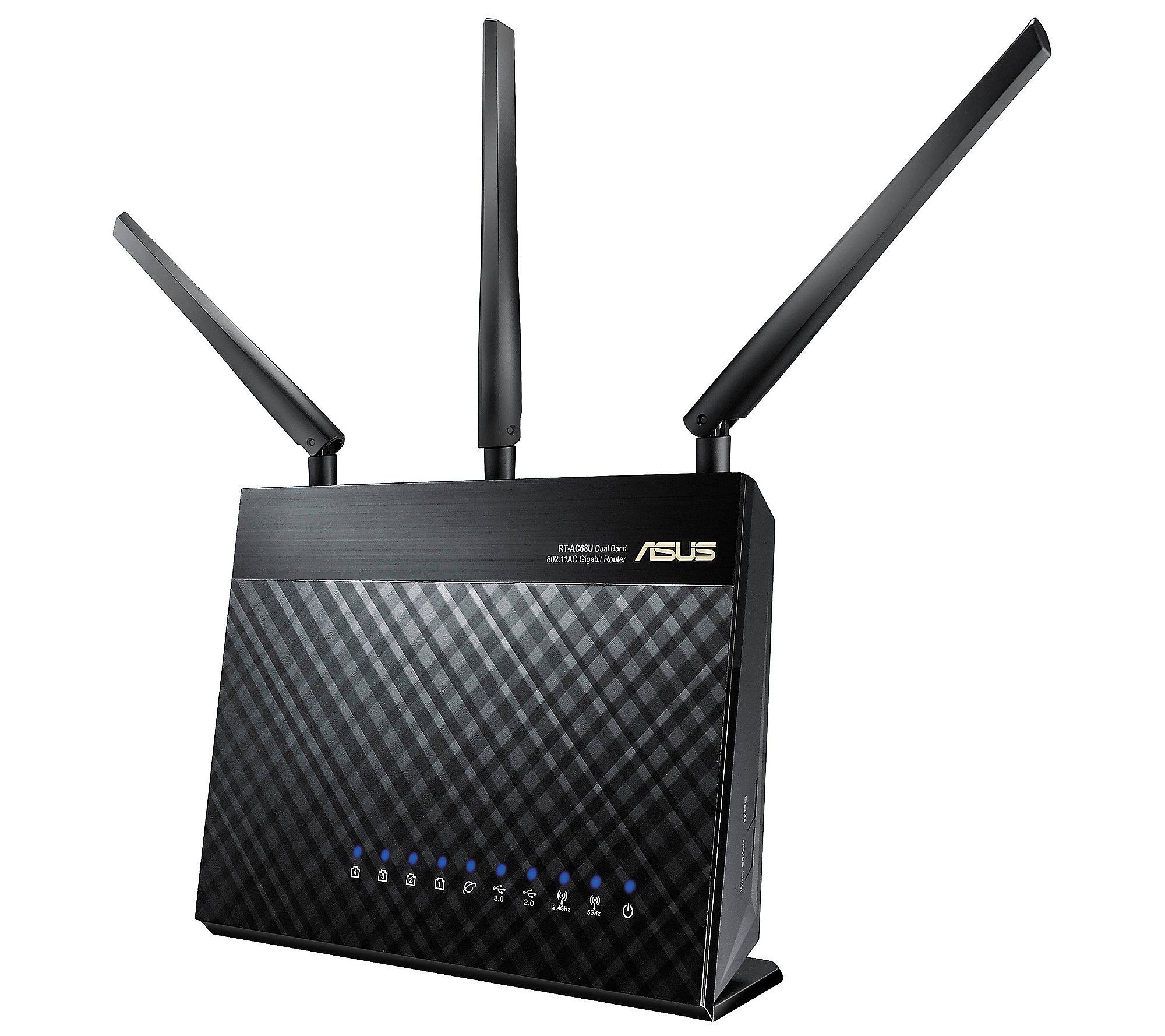

• Працює будь-яка марка 5 ГГц (зазвичай використовуються марки Linksys і Asus)
• Налаштуйте мережу на сервері відповідно до інструкцій виробника маршрутизатора

Оцінка планшета

Короткий довідковий посібник із використання підрахунку балів на планшеті під час події.

VEX TM Mobile — це програма, яка взаємодіє з Tournament Manager. Наступні інтерфейси надаються користувачеві через портативні мобільні пристрої:

• Підрахунок очок за матч
• Підрахунок навичок

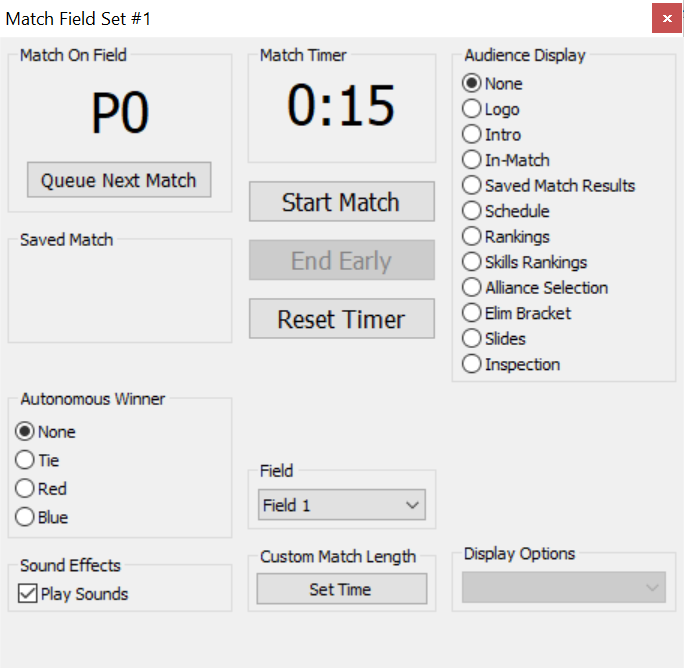

• Польовий контроль
• Огляд

Основні переваги цієї системи:

• Немає передачі паперу/рахунків від секретаря до оператора менеджера турніру
• Усуває залежність передачі даних паперових протоколів
• Жодного неправильного тлумачення результатів
• Недійсні елементи оцінки позначаються, як тільки вони введені, що дозволяє рефері виправити рахунок перед тим, як сигналізувати про скидання поля
• Головний суддя може згадати історичні дані матчу, щоб відповісти на запитання щодо оцінки очок

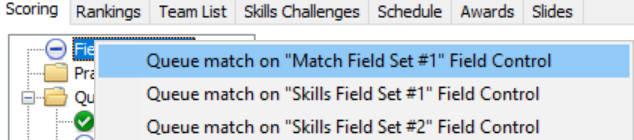

• Польовий персонал може стояти в черзі та розпочинати матчі
• Рахунки можуть бути показані командам до того, як вони покинуть поле, що не залишає місця для суперечок щодо очок

Вимоги до обладнання

• WiFi-роутер 5 ГГц
• Мобільний пристрій, на який можна завантажити програму VEX TM Mobile

Налаштування мобільного підрахунку балів (сервер Tournament Manager має бути запущений)

1. Встановіть мобільний додаток VEX TM на всі пристрої, які будуть використовуватися
2. Підключіться до тієї ж мережі, що й серверний комп’ютер Tournament Manager
3. Відкрийте мобільний додаток TM

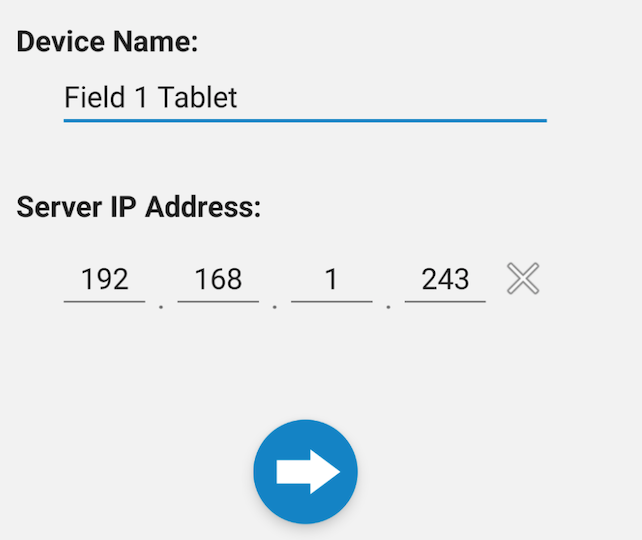

4. Дайте назву пристрою, введіть IP-адресу сервера Tournament Manager і натисніть синю стрілку

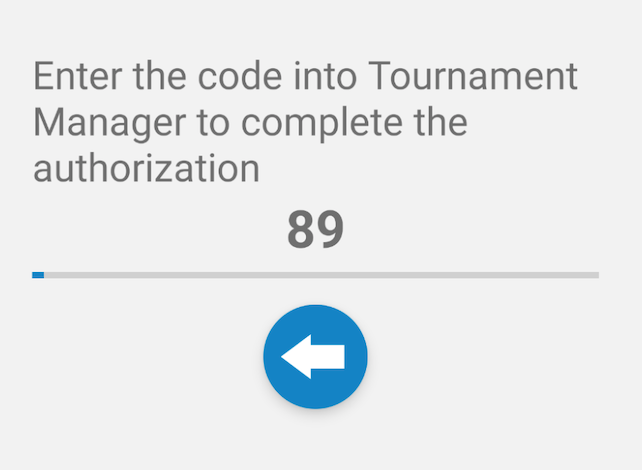

З’явиться код, який буде введено на сервер Tournament Manager

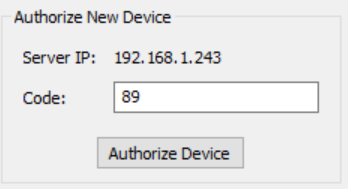

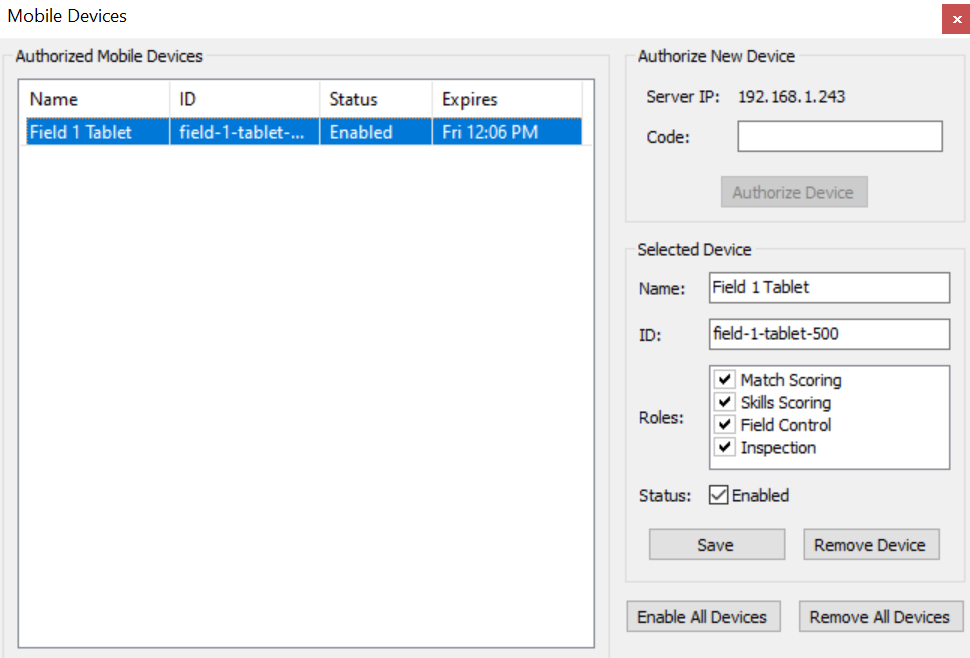

Введіть код на сервері Tournament Manager (Інструменти > Мобільні пристрої) і виберіть «Авторизувати пристрій»

Виберіть пристрій, щоб змінити, до чого він має доступ

Повторіть цей процес для кожного мобільного пристрою, який використовується

Примітки:

• Забудьте інші бездротові мережі на кожному мобільному пристрої (налаштування Wi-Fi), щоб переконатися, що пристрій не шукає та не підключається довільно до інших відкритих мереж поблизу
• Влаштуйте тренувальну подію та тренуйтеся використовувати мобільні пристрої задовго до дня турніру, особливо якщо ви використовуєте мобільні пристрої для початку/зупинки матчів.
• Практикуйте цей процес, щоб переконатися, що судді-секретарі не виходять із синхронізації, спричиняючи активацію неправильних полів.
• Пристрої вимикаються через 2 години. Менеджер турніру повинен періодично перевіряти та вибирати «Увімкнути всі пристрої», щоб підтримувати активність пристроїв під час події.
• Секретар. Судді повинні показувати командам рахунок на пристрої перед тим, як вони покинуть поле, щоб усунути суперечки щодо оцінки. Коли це буде завершено, вони повинні натиснути зелену кнопку збереження, щоб оператор менеджера турніру міг зберегти/опублікувати результати в рейтингу.
• Якщо було збережено неправильний рахунок, його можна змінити в самому менеджері турнірів, а не через додаток.
• Якщо відображається повідомлення про помилку, яке вказує на відсутність підключення до сервера:
  • Переконайтеся, що мобільний пристрій у тій самій мережі, що й сервер
  • Переконайтеся, що веб-сервер працює (на панелі завдань)
  • Повністю перезапустіть програму та/або мобільний пристрій

Про Raspberry Pi

Короткий довідковий посібник із використання Raspberry Pi з Tournament Manager.

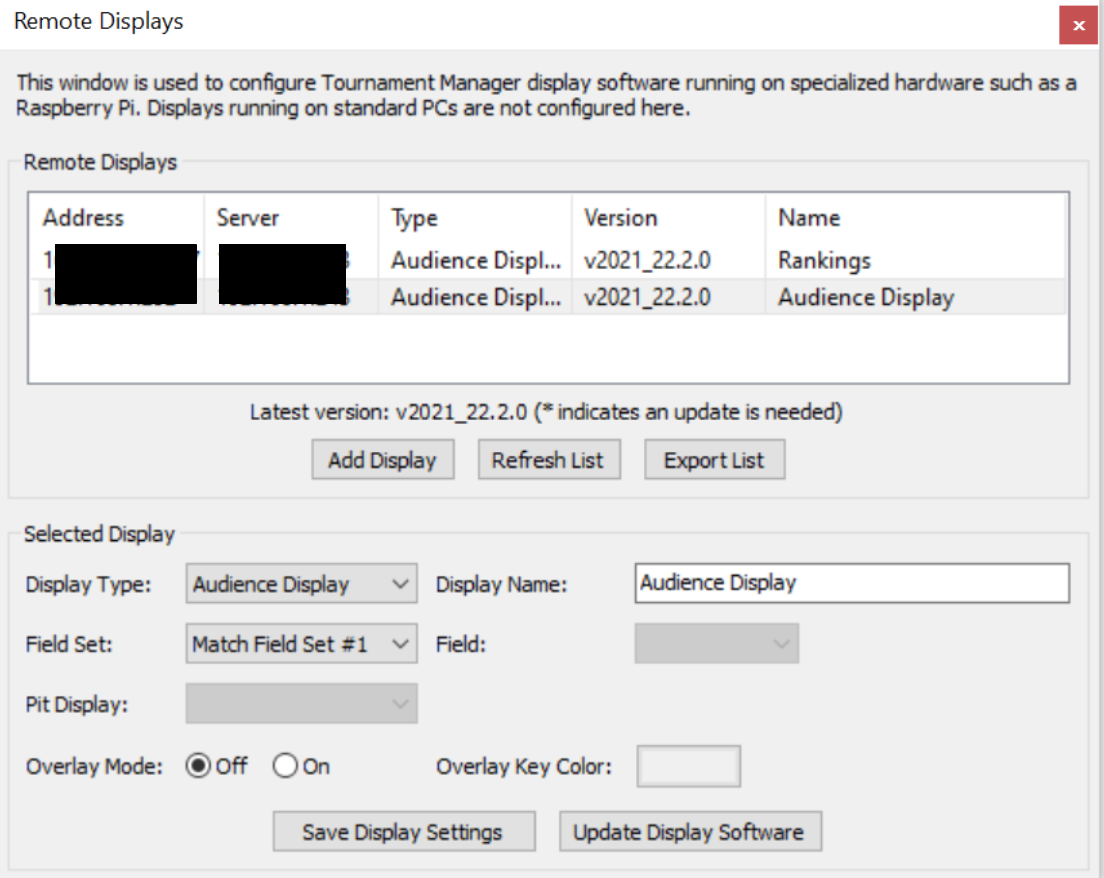

Raspberry Pi — це серія невеликих недорогих одноплатних комп’ютерів із кількома портами USB, мережевим з’єднанням Ethernet і відеовиходом HDMI. Дисплей і програмне забезпечення для керування полем Tournament Manager можна запускати на певних моделях Raspberry Pi, що забезпечує недорогі дисплеї та спрощує підключення кабелів для змагань. Коли raspberry pi під’єднано до турнірної мережі, його можна налаштувати як будь-який із 3 типів відображення, призначити будь-якому полю/набору полів і дати ім’я для зручності розташування. Якщо raspberry pi потребує оновлення (виділено червоним кольором *), це можна легко зробити з цього меню, вибравши програмне забезпечення Pi > Update Display. Щоб дізнатися більше про можливості бездротового зв’язку (бета-версія), відвідайте статтю Tournament Manager для Raspberry Pi з Wi-Fi (бета-версія).

Встановлення та налаштування Tournament Manager на Raspberry Pi — це розширена тема. Будь ласка, переконайтеся, що ви добре знаєте всі концепції, описані в цій статті, перш ніж намагатися використовувати цю функцію на турнірі.

Вимоги
Порада: продукт Raspberry Pi — це просто друкована плата. Однак більшість постачальників продають набори, які включають футляр, блок живлення, картку microSD і кабель HDMI. Для зручності рекомендуємо придбати один із цих комплектів. Популярними марками наборів, які використовувалися, є CanaKit, Vilros і LoveRPi. Усі вони доступні на Amazon.com на момент написання цієї статті (виконайте пошук за запитом «набір Raspberry Pi 3»). Деякі комплекти містять більше обладнання, ніж інші - переконайтеся, що ваш комплект містить усе, що наведено нижче, або придбайте додаткові частини окремо.
