TM 快速参考指南：网络/设备设置

网络要领

创建用于锦标赛的网络的快速参考指南。

根据规模、空间和可用资源的不同，锦标赛可以拥有许多不同的外观和感觉。 当计划举办活动时，最好的开始方式是与区域支持经理 (RSM) 和当地活动合作伙伴交谈，以确定需要哪些资源以及适当的活动配置是什么样的。 跟随现有的活动合作伙伴并了解他们使用什么设备。 如果该地区有拖车或设备共享计划，请询问如何参与该计划，同时随着时间的推移逐渐积累活动设备的供应。

建立网络对于确保事件信息传输到所有必要的设备以及所有设备连接到中心点至关重要。 举办锦标赛的三个“网络要素”是：

• 服务器计算机
• 以太网端口交换机（将所有设备连接到服务器计算机）
• 无线路由器

服务器计算机

• 笔记本电脑或移动台式电脑
• 最好独立于学校/组织设置/个人资料

以太网端口交换机

• 在确定要使用多大尺寸的交换机时，请考虑将连接多少个设备

使用路由器并建立单独网络的好处：

• 路由器允许多台计算机连接到网络（有线或无线）
• 允许连接并使用树莓派（显示器）和平板电脑评分
• 在整个场馆使用锦标赛管理器 Web 服务器
• 为每个设备分配一个 IP 地址，该地址可配置为特定用途
• 减少对场地网络的干扰（例如学校防火墙）

路由器建议：

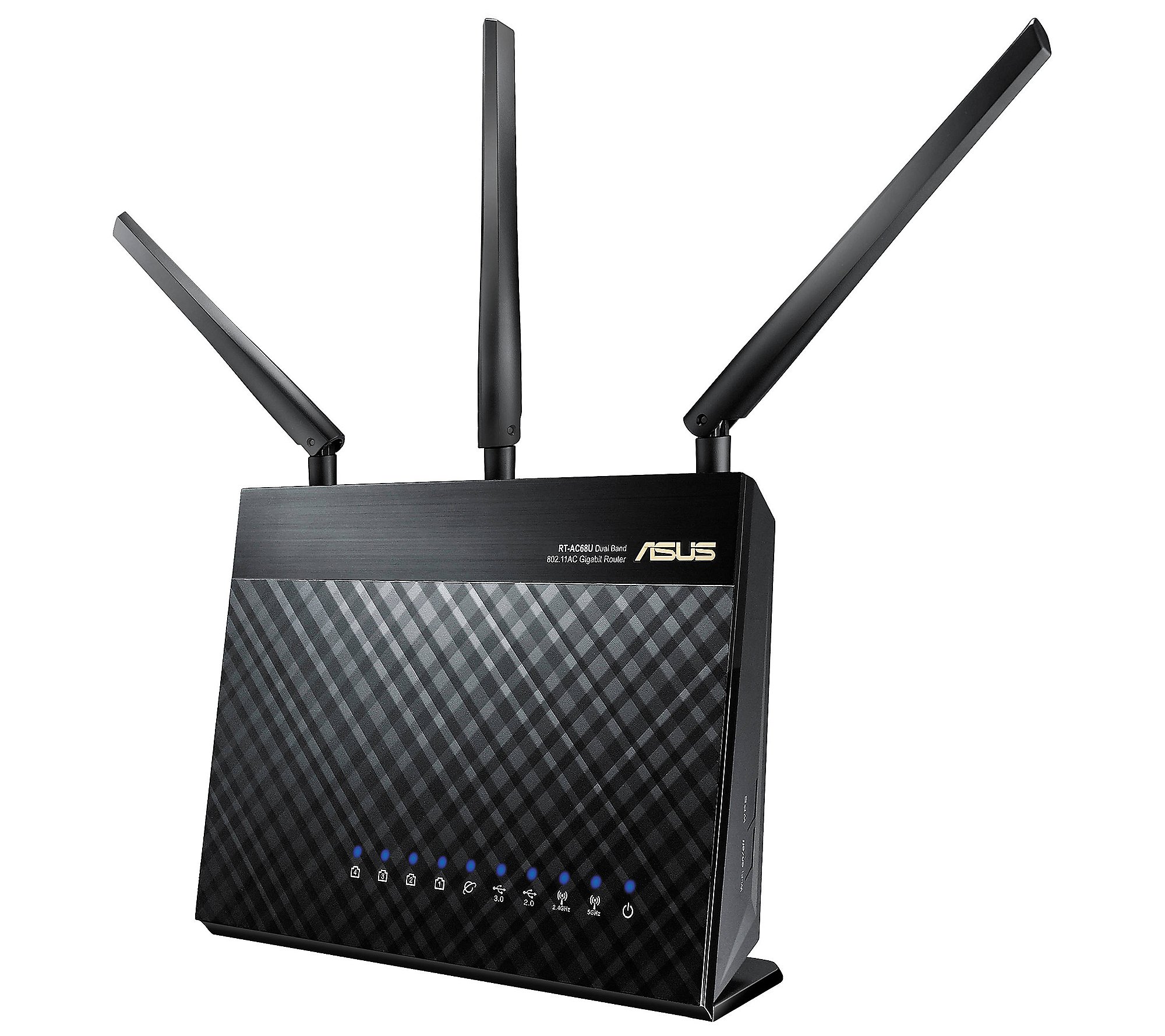

• 建议使用 5Ghz、双频路由器进行网络设置。
  • 2.4Ghz 网络很拥挤，因为机器人可以处于该范围内
  • 无线 Raspberry Pi 最适合连接 5Ghz 网络
• 任何品牌的 5Ghz 都可以使用（通常使用 Linksys 和 Asus 品牌）
• 按照路由器制造商的说明在服务器计算机上设置网络

片剂刻划

在活动中使用平板电脑计分的快速参考指南。

VEX TM Mobile 是一款与锦标赛管理器交互的应用程序。 通过手持移动设备向用户提供以下界面：

• 比赛计分
• 技能评分

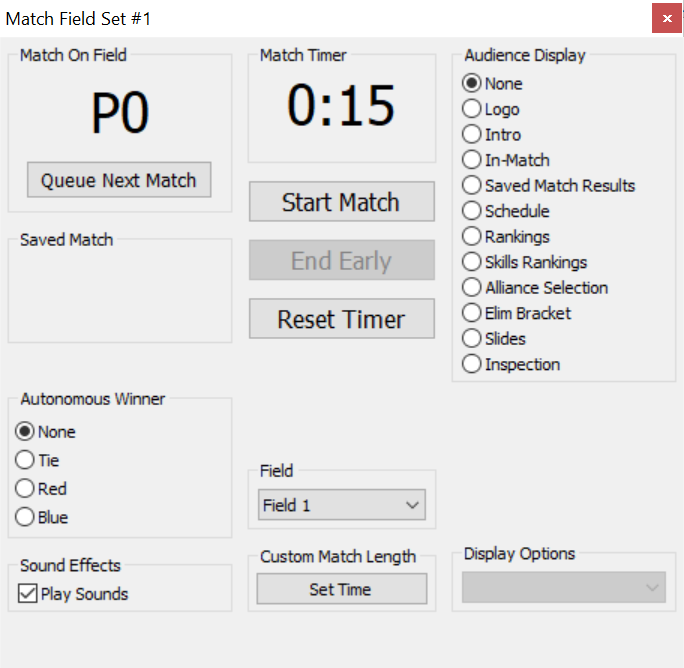

• 现场控制
• 检查

该系统的主要优点包括：

• 无需将纸质文件/成绩从记分员转交给锦标赛经理
• 消除对纸质成绩单数据传输的依赖
• 不会误解分数
• 无效的得分项目在输入后会立即被标记，以便裁判在发出重置场地的信号之前纠正得分
• 主裁判可以回顾历史比赛数据来回答得分问题

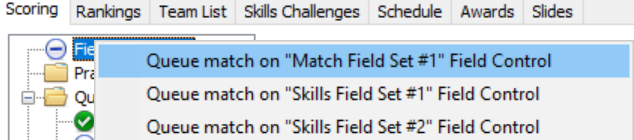

• 现场工作人员可以排队并开始比赛
• 在球队离开球场之前，可以向他们显示分数，从而避免产生得分争议

硬件要求

• 5GHz WiFi 路由器
• 可下载VEX TM Mobile应用程序的移动设备

设置移动计分（锦标赛管理服务器必须正在运行）

1. 在所有将要使用的设备上安装 VEX TM Mobile 应用程序
2. 与锦标赛管理器服务器计算机连接到同一网络
3. 打开 TM 移动应用程序

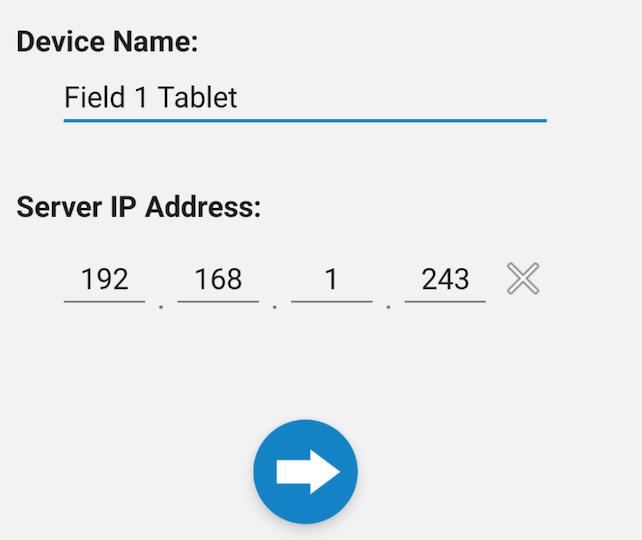

4. 为设备命名，输入锦标赛管理器服务器 IP 地址，然后单击蓝色箭头

会出现一个代码，需要输入到锦标赛管理服务器中

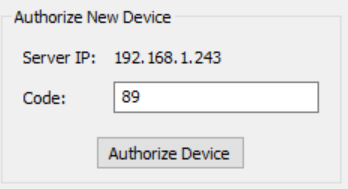

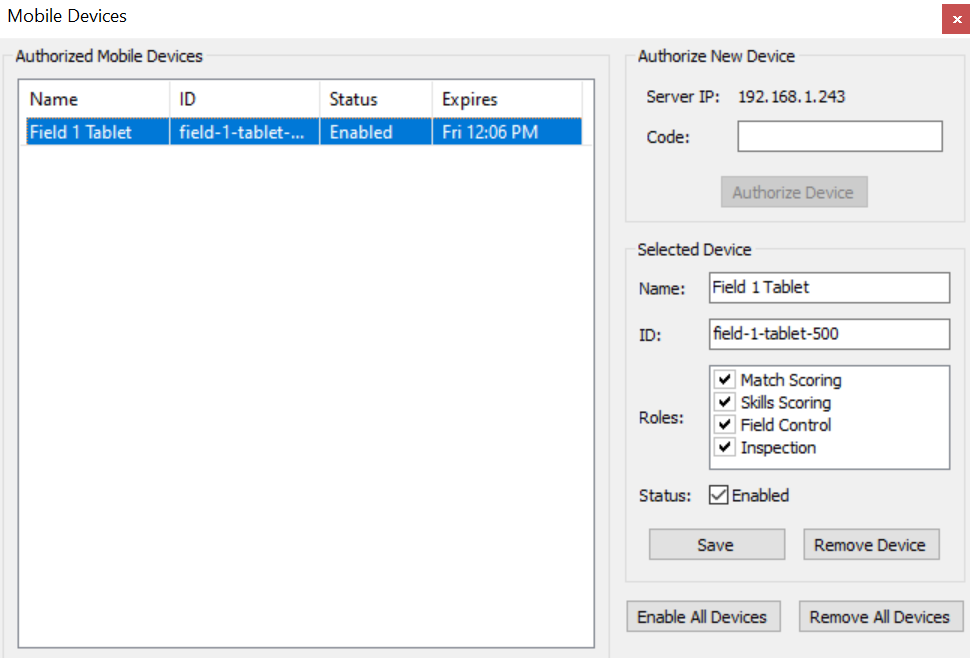

将代码输入锦标赛管理服务器（工具 > 移动设备）并选择“授权设备”

选择设备以修改其有权访问的内容

对每个正在使用的移动设备重复此过程

笔记：

• 忘记每个移动设备上的其他无线网络（wifi 设置），以确保设备不会搜索并随机连接到附近的其他开放网络
• 设置练习活动并在比赛前一天练习使用移动设备，特别是使用移动设备开始/停止比赛时。
• 练习此过程以确保记分员裁判不会不同步而导致激活错误的字段。
• 设备将在 2 小时后超时。 锦标赛经理应定期检查并选择“启用所有设备”以确保设备在赛事期间保持活跃。
• 记分员裁判员应在球队离开比赛场地前向他们展示设备上的分数，以消除得分争议。 完成后，他们应该单击绿色的保存按钮，以便锦标赛管理器操作员可以将分数保存/发布到排名中。
• 如果保存了错误的分数，可以在锦标赛管理器中更改，而不必通过应用程序进行更改。
• 如果显示错误消息，指示未连接到服务器：
  • 确保移动设备与服务器位于同一网络
  • 确保 Web 服务器正在运行（在任务栏中）
  • 完全重启应用程序和/或移动设备

关于 Raspberry Pi

使用 Raspberry Pi 与锦标赛管理器的快速参考指南。

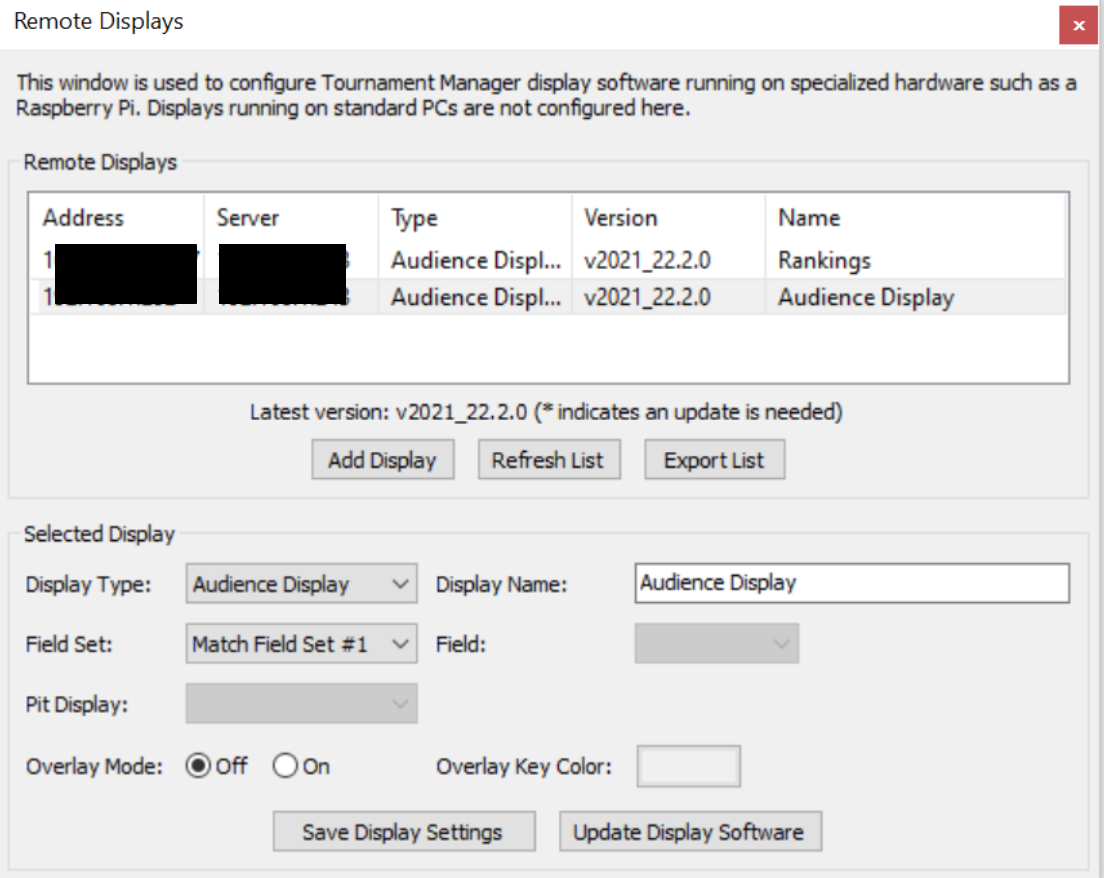

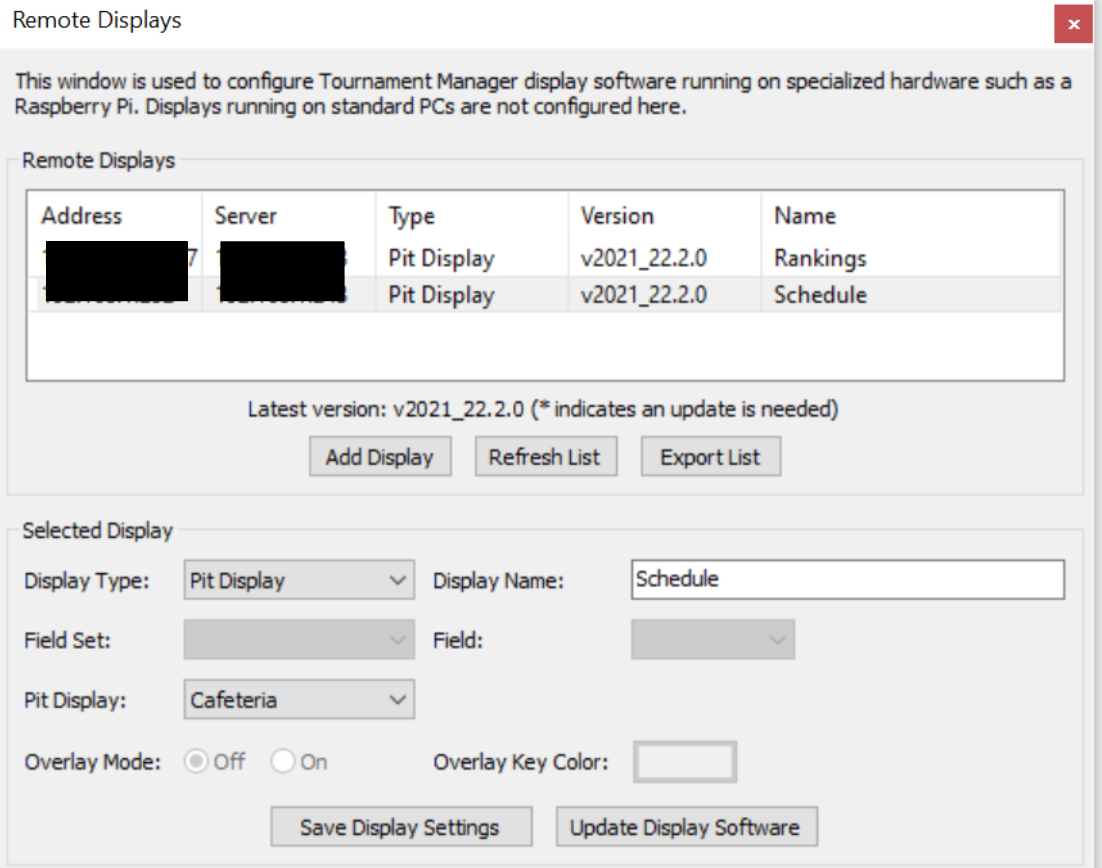

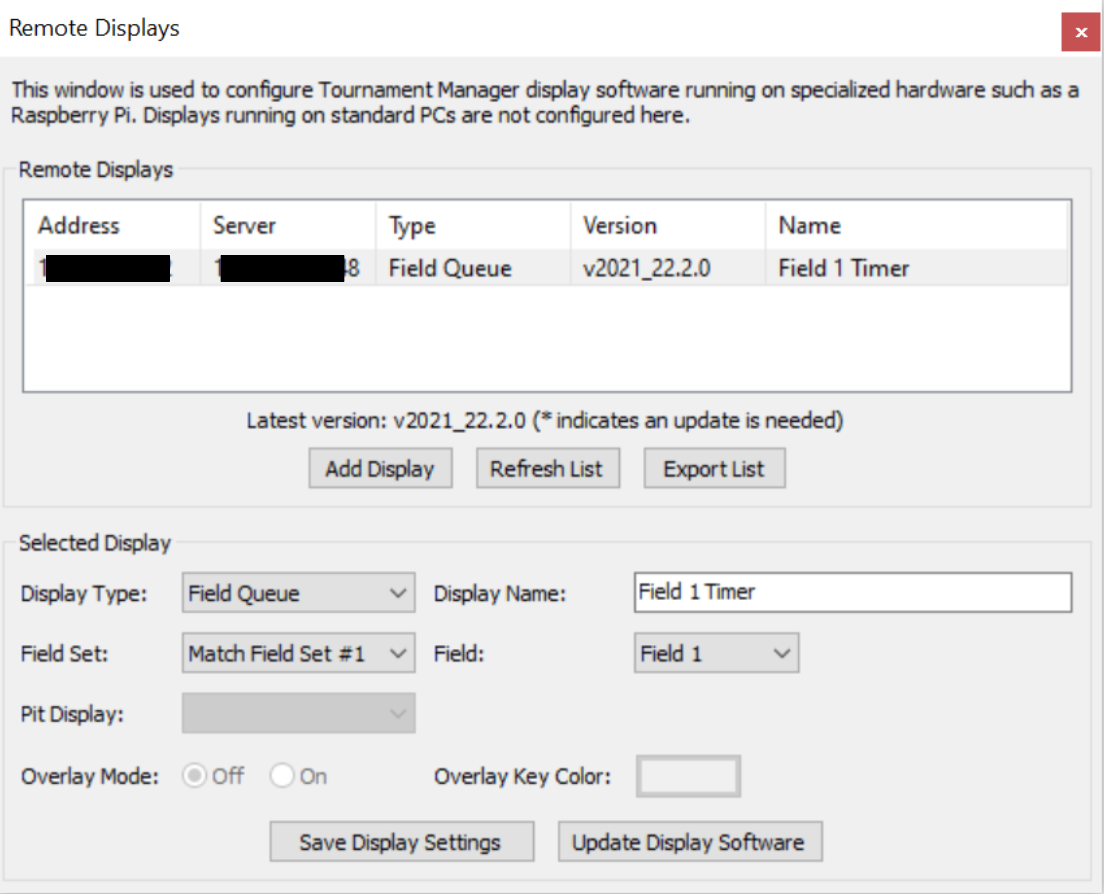

Raspberry Pi 是一系列小型、廉价的单板计算机，具有多个 USB 端口、以太网连接和 HDMI 视频输出。 锦标赛管理器显示和场地控制软件可以在某些 Raspberry Pi 型号上运行，从而实现低成本显示并简化比赛布线。 当树莓派连接到比赛网络时，可以将其设置为 3 种显示类型中的任意一种，分配到任何场地/场地集，并赋予一个名称以便于定位。 如果树莓派需要更新（用红色*突出显示），可以通过从此菜单中选择 Pi > 更新显示软件轻松完成。 有关无线功能（测试版）的信息，请访问带有 Wifi 的 Raspberry Pi 锦标赛管理器（测试版功能）文章以了解更多信息。

在 Raspberry Pi 上安装和配置锦标赛管理器是一个高级主题。 在尝试在锦标赛中使用此功能之前，请确保您熟悉本文中描述的所有概念。

要求
提示：Raspberry Pi 产品只是一块裸电路板。 不过，大多数供应商销售的套装包括外壳、电源、microSD 卡和 HDMI 线。 为了方便起见，建议您购买其中一个套件。 目前使用过的流行套件品牌有 CanaKit、Vilros 和 LoveRPi。 在撰写本文时，所有这些都可以在 Amazon.com 上找到（搜索“Raspberry Pi 3 kit”）。 有些套件比其他套件包含更多的设备 - 请确保您的套件包含以下所有设备，或者您单独购买额外的部件。
