TM 快速參考指南：網路/設備設置

網路要領

建立用於錦標賽的網路的快速參考指南。

根據規模、空間和可用資源的不同，錦標賽可以有許多不同的外觀和感覺。 在計劃舉辦活動時，最好的起點是與區域支援經理 (RSM) 和當地活動合作夥伴交談，以確定需要哪些資源以及適當的活動配置。 追蹤現有的活動合作夥伴，看看他們使用什麼設備。 如果該地區有拖車或設備共享計劃，請詢問如何參與其中，同時隨著時間的推移逐漸累積活動設備的供應。

建立網路對於確保事件資訊在所有必要設備中傳輸以及所有設備連接到中心點至關重要。 舉辦錦標賽的三個「人脈要素」是：

• 伺服器電腦
• 乙太網路連接埠交換器（將所有裝置連接到伺服器電腦）
• 無線路由器

伺服器電腦

• 筆記型電腦或行動桌上型電腦
• 最好是獨立於學校/組織設置/個人資料

網口交換機

• 在確定需要多大的交換器時，請考慮將連接多少設備

使用路由器並設定單獨網路的好處：

• 路由器允許多台電腦連接到網路（有線或無線）
• 允許連接和使用樹莓派（顯示器）和平板電腦計分
• 在整個場地使用 Tournament Manager Web 伺服器
• 為每個設備指派一個可設定用於特定目的的 IP 位址
• 減少對基於場地的網路的干擾（例如學校防火牆）

路由器推薦：

• 建議使用 5Ghz 雙頻路由器進行網路設定。
  • 2.4Ghz 網路很擁擠，因為機器人可以在該範圍內
  • 無線 Raspberry Pi 與 5Ghz 網路的最佳連接
• 任何品牌的 5Ghz 都可以（常用的是 Linksys 和 Asus 品牌）
• 按照路由器製造商的說明在伺服器電腦上設定網絡

平板電腦評分

在活動中使用平板電腦計分的快速參考指南。

VEX TM Mobile 是一款與錦標賽管理器互動的應用程式。 透過手持行動裝置向使用者提供以下介面：

• 比賽得分
• 技能評分
• 現場控制
• 檢查

此系統的主要優點包括：

• 記分員無需將紙本/分數傳送至賽事經理操作員
• 消除紙本記分錶資料傳輸的依賴性
• 不存在對分數的誤解
• 無效的分數項目一輸入就會被標記，允許裁判在發出訊號重置欄位之前更正分數
• 主裁判可以回憶歷史比賽數據來回答評分問題
• 現場工作人員可以排隊並開始比賽
• 得分可以在球隊離場前向他們展示，不存在得分爭議的餘地

硬體需求

• 5GHz WiFi 路由器
• 能夠下載 VEX TM Mobile 應用程式的行動裝置

設定移動評分（Tournament Manager 伺服器必須正在執行）

1. 在所有將要使用的裝置上安裝 VEX TM Mobile 應用程式
2. 連接到與 Tournament Manager 伺服器電腦相同的網絡
3. 打開TM行動應用程式
4. 為設備命名，輸入 Tournament Manager 伺服器 IP 位址，然後按一下藍色箭頭

將出現一個代碼，該代碼將輸入到錦標賽管理器伺服器中

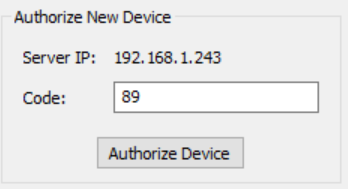

將代碼輸入 Tournament Manager 伺服器（工具 > 行動裝置）並選擇“授權設備”

選擇設備以修改其有權存取的內容

對正在使用的每個行動裝置重複此過程

筆記：

• 忘記每個行動裝置上的其他無線網路（wifi 設定），以確保裝置不會搜尋並隨機連接到附近的其他開放網路
• 在比賽前夕安排練習活動並練習使用行動裝置，特別是使用行動裝置開始/停止比賽時。
• 練習此過程以確保記分員裁判不會失去同步而導致啟動錯誤的欄位。
• 設備將在 2 小時後逾時。 賽事經理應定期檢查並選擇“啟用所有設備”，以在賽事期間保持設備處於活動狀態。
• 記分員裁判應在球隊離場前在設備上顯示得分，以消除得分爭議。 完成後，他們應該點擊綠色儲存按鈕，以便錦標賽管理員操作員可以儲存/發佈分數到排名。
• 如果已儲存的分數不正確，可以在錦標賽管理器本身中更改分數，而不是透過應用程式。
• 如果出現未連接到伺服器的錯誤訊息：
  • 確保行動裝置與伺服器位於同一網絡
  • 確保 Web 伺服器正在運行（在工作列中）
  • 完全重新啟動應用程式和/或行動設備

關於樹莓派

將 Raspberry Pi 與錦標賽管理器結合使用的快速參考指南。

Raspberry Pi 是一系列小型、廉價的單板計算機，具有多個 USB 連接埠、乙太網路連接和 HDMI 視訊輸出。 Tournament Manager 顯示器和現場控制軟體可在某些 Raspberry Pi 型號上運行，從而實現低成本顯示並簡化比賽佈線。 當樹莓派連接到錦標賽網路時，可以將其設定為 3 種顯示類型中的任何一種，分配給任何場地/場地組，並指定一個名稱以便於定位。 如果樹莓派需要更新（以紅色突出顯示並帶有*），則可以透過選擇 Pi > 更新顯示軟體從該選單輕鬆完成。 有關無線功能（測試版）的信息，請訪問帶有 Wifi 的 Raspberry Pi 的錦標賽管理器（測試版功能）文章以了解更多信息。

在 Raspberry Pi 上安裝和設定 Tournament Manager 是一個進階主題。 在嘗試在錦標賽中使用此功能之前，請確保您熟悉本文中描述的所有概念。

要求
提示：Raspberry Pi 產品只是一塊裸露的電路板。 然而，大多數供應商銷售的捆綁產品包括外殼、電源、microSD 卡和 HDMI 電纜。 為了方便起見，建議您購買其中一種套件。 已使用的熱門套件品牌有 CanaKit 、 Vilros 和 LoveRPi 。 截至撰寫本文時，所有這些都可以在 Amazon.com 上找到（搜尋「Raspberry Pi 3 套件」）。 有些套件包含比其他套件更多的設備 - 確保您的套件包含以下所有內容，或者您​​單獨購買額外的部件。

• 一個 Raspberry Pi 3 model B 或 5，帶外殼和 2.5A 電源（不支援 Raspberry Pi 1、2、Zero、model A 等）
• 大小至少為 2GB 的 microSD 卡（注意：SD 卡將被完全擦除，因此請確保其中沒有您要保存的任何內容）
• 將連接到 Raspberry Pi 的顯示設備（電視、電腦顯示器或投影機）；本設備必須包含 HDMI 輸入並且必須支援 1080P (1920x1080) 解析度。
• Tournament Manager Raspberry Pi 軟體映像的副本，可從 Tournament Manager 網站下載： https://vextm.dwabtech.com
• 將磁碟映像複製到 Raspberry Pi SD 卡所需的電腦和相關軟體
• 在 PC 上運行的最新版本的 Tournament Manager
• 連接到 Raspberry Pi 和 Tournament Manager PC（包括 DHCP 伺服器）的乙太網路
• （可選）VEXnet現場控制設備

步驟 1 - 在 SD 卡上安裝錦標賽管理器

將 Tournament Manager Raspberry Pi 映像下載到您的電腦並解壓縮檔案。
解壓縮 Tournament Manager Raspberry Pi 軟體映像後，需要將檔案複製到 microSD 卡上才能在 Raspberry Pi 中使用。 下載並使用 balenaEtcher 等程式是一個很好的建議。

步驟 2 - 連接電纜並開機
將準備好的 SD 卡插入 Raspberry Pi。 使用 HDMI 連接線將 Raspberry Pi 連接到乙太網路和顯示設備。 如果將此 Raspberry Pi 用作現場佇列顯示器，它還可以將 VEXnet 現場控制板連接到 Raspberry Pi 上的 USB 連接埠之一。 最後，連接電源。 一旦連接電源，Raspberry Pi 就會開始啟動。

當 Raspberry Pi 首次通電時，它應該短暫顯示一個填充大部分顯示器的彩色方塊（如果顯示裝置需要一段時間才能從睡眠模式喚醒，則可能不會觀察到這種情況）。 然後螢幕將變黑幾秒鐘，然後您將在螢幕中間看到錦標賽管理器圖示。 Tournament Manager 圖示表示 Raspberry Pi 正在啟動 Tournament Manager 軟體。

Raspberry Pi 完成啟動後，它將顯示一個螢幕，其中顯示 VEX Robotics 徽標和 Raspberry Pi 的 IP 位址。 此時繼續步驟 3 在 Raspberry Pi 上設定 Tournament Manager 軟體。 注意 - Raspberry Pi 首次啟動時，螢幕上可能會短暫顯示「」。 這是正常現象，因為 Raspberry Pi 嘗試取得 IP 位址。

步驟 3 - 設定 Tournament Manager
一旦 Raspberry Pi 運作並顯示 IP 位址，請在 Tournament Manager 中進行設定。 在您的 PC 上啟動 Tournament Manager，然後在功能表列中選擇顯示 > 配置遠端顯示。 Raspberry Pi 應該會自動偵測到並顯示在清單中。 如果沒有立即偵測到 Raspberry Pi，可以使用「刷新清單」按鈕重新掃描 Raspberry Pi。 或者，按一下「新增顯示器」並輸入 Raspberry Pi 上顯示的 IP 位址，將其手動新增至清單。

在遠端顯示器清單中選擇 Raspberry Pi。 在視窗底部，選擇您希望在 Raspberry Pi 上顯示的顯示類型，然後根據需要選擇要顯示的 Field 或 Pit Display。 可以填寫“顯示名稱”字段，以幫助您記住每個顯示器的用途。 最後，疊加模式決定該顯示器是否使用綠幕輸出來疊加即時視訊。 如果您不確定或沒有使用攝影機，請為此設定選擇關閉。

設定完成後，按一下「儲存顯示設定」。 這將配置 Raspberry Pi，稍後將啟動正確的錦標賽管理器顯示。 可以隨時變更 Raspberry Pi 設定，然後按一下儲存顯示設定以重新啟動顯示器。

• 如果在活動期間 Raspberry Pi 出現問題，只需斷開電源一會兒，然後重新插入即可。 Raspberry Pi 將需要一分鐘左右的時間重新啟動，一旦重新啟動，它將自動重新連接到錦標賽伺服器。 如果您的錦標賽伺服器沒有更改，則無需重新設定 Raspberry Pi。
• 如果多個錦標賽同時在同一乙太網路上運行，請將連接到的錦標賽管理器實例中每個 Raspberry Pi。 遠端顯示清單將顯示所有 Raspberry Pi，即使它們沒有連接到同一錦標賽伺服器。

現場控制測試

在活動中進行現場控制測試的快速參考指南。

如果設定使用現場電子設備（控制塔/V5 大腦/比賽控制器）的錦標賽，最好在比賽開始前測試連接。 連接所有現場電子設備後，在每個現場執行測試匹配以確保正確連接。

要設定現場測試比賽：

• 打開評分選項卡
• 右鍵單擊“Field Test Match”，然後選擇“在“Match Field Set # Field Control”上進行佇列匹配”

• 比賽「P0」將顯示為場上比賽

• 選擇適當的字段並開始比賽

• 在每個比賽場地重複此過程

現場測試期間：

• 檢查現場塔和/或現場控制大腦，確保在自主和駕駛員控制期間顯示適當的燈光
  • 如果沒有，請檢查連接，重新連接電線，如果需要則更換控制設備
• 確保在正確的時間播放正確的聲音

對技能挑戰領域的所有人員重複相同的測試。
